Hydraulikventil Hydraulischer Gewichtsausgleich verringert Antriebsleistung

Bei großen Bearbeitungszentren lohnt es sich, auf einen hydraulischen Gewichtsausgleich von Spindelkopf bzw. Werkstücktisch zu setzen.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

OSWALD Elektromotoren GmbH

Heinrichs & Co. KG

HAWE Hydraulik SE

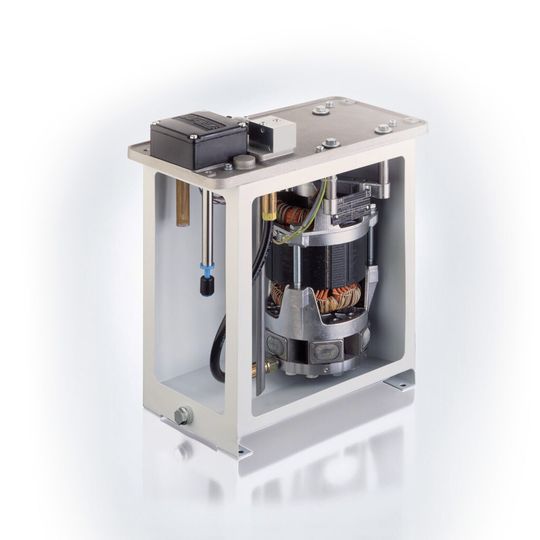

Ein hydraulischer Gewichtsausgleich ist ein autarkes System - ist es einmal mit Druck beaufschlagt, benötigt es keine weitere Energiezufuhr. Ein Hydraulik-Zylinder, der mit einem Druckspeicher verbunden ist, nimmt das Gewicht des Spindelkopfs bzw. Werkstücktischs auf. Der Druck in dem System wird so eingestellt, dass die Kraft des Zylinders das Gewicht ausgleicht. Für die vertikale Bewegung des Spindelkopfs ist nur noch die Reibungskraft und die Massenträgheit zu überwinden – es ist eine deutlich geringere Antriebsleistung notwendig. Das Aggregat für die Druckölversorgung ist nur für die Systembefüllung bei Inbetriebnahme und für den Servicefall erforderlich. Beides ist nicht zeitkritisch, daher muss die Förderleistung des Aggregats nicht groß sein. Geeignet ist beispielsweise das Kompakt-Pumpenaggregat Typ MPN, da es die Kriterien hoher Betriebsdruck, kleine Förderleistung, kompakte Bauweise und großes Behältervolumen für das Befüllen oder Entleeren des Systems erfüllt.

Notwendig ist ein Druckregelventil für die Druckversorgung, damit bei der Befüllung des Systems auch der gewünschte Betriebsdruck eingestellt wird. Während des Betriebs überwacht ein Druckschalter den Systemdruck, der das Unter- oder Überschreiten des festgelegten Druckbereichs signalisiert. Der Maschinenbediener kann dann entsprechende Maßnahmen ergreifen, zum Beispiel das System auf Leckagen untersuchen oder die Vorspannung des Druckspeichers kontrollieren. Ein Druckbegrenzungsventil sichert den Druckspeicher und über das Ablassventil wird der Speicher im Servicefall entleert. Der kompakte Ventilverband Typ BA enthält diese Standardkomponenten. Verrohrung und Montage oder eine separate Blockkonstruktion entfallen.

Die geschickt ausgelegten Systeme von HAWE Hydraulik senken den Strom- und Ressourcenverbrauch des Bearbeitungszentrums. So leisten sie nicht nur einen Beitrag für Energieeffizienz in der Fertigung, sondern senken auch die Gesamtlebenskosten (TCO - Total Cost of Ownership) der Maschine. Außerdem können bei einem hydraulischen Gewichtsausgleich die Motoren für die Vertikalachsen von Spindelkopf und Werkstücktisch deutlich kleiner dimensioniert werden. Das ermöglicht dynamischere Bewegungen der Achsen und spart zusätzlich Strom. (qui)
