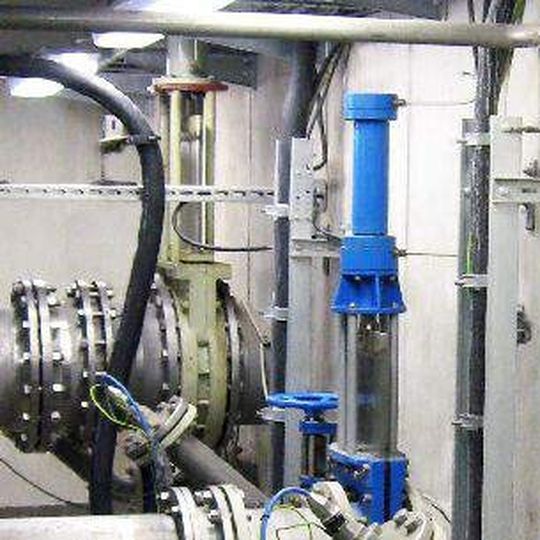

Hydraulikzylinder Hydraulikzylinder mit hydraulischer Endlagenerkennung

Als Alternative zu Positionsschaltern bietet Hydropneu bei der Endlagenerkennung eine hydraulische Variante an.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

Actronic-Solutions GmbH

Hydropneu GmbH

Bei diesem System wird durch besondere konstruktive Maßnahmen gepaart mit einer sehr exakten Auslegung und Fertigung der einzelnen Bauteile über den Kolben ein gewollter, genau definierter Fluss des Hydraulikmediums erzeugt, solange der Kolben keine seiner beiden Endpositionen erreicht hat. Erst an einer Endposition wird dieser Strom gestoppt. Eine Überwachung der Volumenströme, die an einer beliebigen Stelle der Zuleitungen zum Zylinder erfolgen kann, erzeugt dann nach Erreichen einer Endlage das elektrische Signal für die Anlagensteuerung. Vor allem in Anlagen, bei denen der Antrieb sehr weit von der Druckversorgung entfernt verbaut ist, bietet diese Variante den Vorteil, dass die zusätzliche Verkabelung der Näherungsschalter entfällt. Zudem ist eine hydraulische Endlagenerkennung in allen Bereichen sehr gut einsetzbar, bei denen idealerweise keine elektrischen Bauteile verwendet werden sollten, wie z. B. im Atex-Bereich oder bei Anlagen, die starker Nässe oder aggressiven Medien ausgesetzt sind. (qui)
