Linearsystem Hochpräzise Miniaturführung mit integriertem Wegmesssystem

Schneeberger bietet mit dem optischen, inkrementellen Wegmesssystem Miniscale Plus eine Lösung für Konstrukteure, die hochpräzise Lineartechnik mit integrierter Wegmessung in kleinsten Einbauräumen unterbringen müssen.

Anbieter zum Thema

FAULHABER Antriebssysteme

ipf electronic gmbh

WITTENSTEIN SE

Schneeberger AG

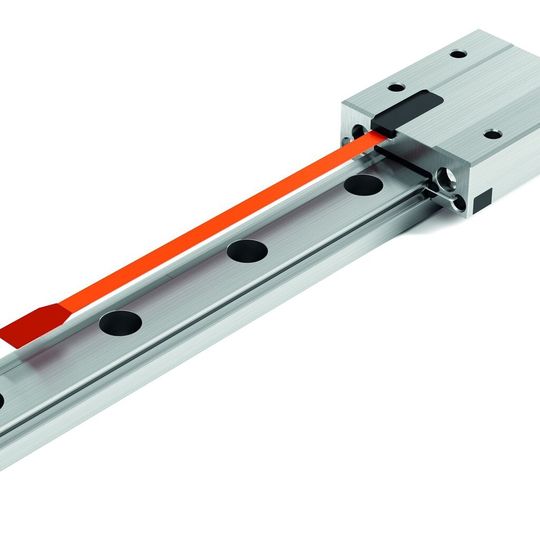

Linearsystem Das Messsystem basiert auf dem Linearführungssystem Minirail und vereinfacht mit der kompakten Miniatur-Konstruktion die Montage. Beinahe 12 Stück der kleinsten Ausführungen der Miniscale Plus-Baureihe passen mit ihren Abmessungen von 9,2 x 17 x 16,1 mm in nur eine Streichholzschachtel. Diese unschlagbar kleine Bauform resultiert daraus, dass der Messsensor im Laufwagen integriert ist. Es entfallen daher nicht nur zusätzlicher Bauraum sondern zudem die Aufwendungen für ein separates Längenmesssystem. Das Wegmesssystem besteht aus einer auf die Führungsschiene gelaserten Maßverkörperung und dem optischen Sensor, welcher im Wagen integriert ist. Ein flexibler Print verbindet den Sensor mit dem Schnittstellenmodul, welches für die Signalaufbereitung zuständig ist.

Maximale Beschleunigung von 300 m/s²

Die hochgenaue Maßverkörperung ist Teil der Oberfläche der gehärteten Schiene und mit einer Teilungsperiode von 100 µm versehen. Der Sensor beleuchtet die Maßverkörperung und erfasst die optischen Signale, die das Schnittstellenmodul analog oder digital zur weiteren Verarbeitung aufbereitet. Gemessen wird direkt an der Führung.

Die maximale Beschleunigung beträgt 300 m/s² bei einer maximalen Geschwindigkeit von 5 m/s. Schiene, Wagen und Kugel bestehen aus rostbeständigem, durchgehärtetem Stahl und die Kugelumlenkungen aus POM. Die Miniaturführungen können unter Temperaturen von -40° bis +80 °C eingesetzt werden. Ihre Reinraumklasse wird mit ISO 7 oder ISO 6 angegeben. Auf einer Länge von 1 m beträgt die Linearitätsabweichung maximal ±10 µm, auf Wunsch können auch ±5 µm angeboten werden. Die Wiederholgenauigkeit beträgt unidirektional ±0.1 µm und bidirektional ±0,2 µm.

Das Miniaturmesssystem eignet sich besonders für den Einsatz unter beengten Einbauräumen wie sie häufig in optischen Geräten für die Medizintechnik anzutreffen sind. Für besonders anspruchsvolle Applikationen, welche eine definierte Vorspannung oder Verschiebekraft der Führung erfordern, bietet Schneeberger einen aufeinander abgestimmten Satz von Wagen und Schiene. Ebenso werden weitere kundenspezifische Anpassungen wie höhenabgestimmte Wagen oder spezielle Schmierungen sowie verschiedene Zubehörteile bereitgestellt. (jup)

Motek 2014: Halle 9, Stand 9113
