Rohrverbindung Hochdruckkupplung für Rohrsysteme

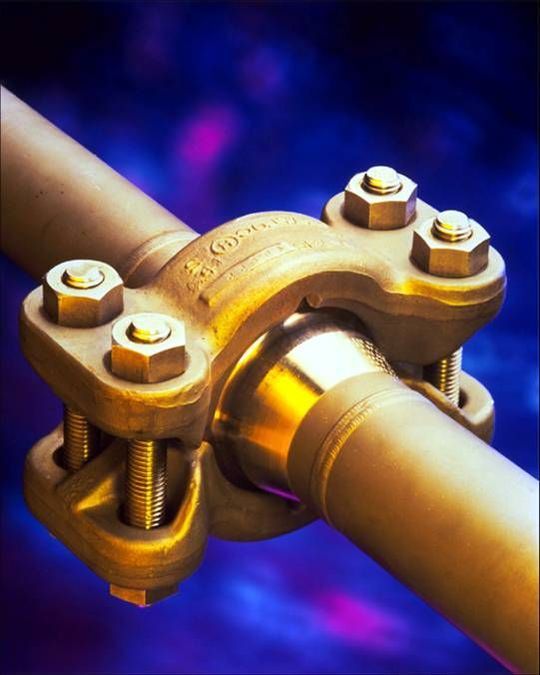

Askia (A+S Kölner Industriearmaturen GmbH) bietet Grayloc Verbinder an, die deutlich kleiner und leistungsfähiger sind als vergleichbare DIN/ANSI-Flansche oder API Ringflansche.

Bei der Grayloc-Kupplungskonstruktion pressen die Klammerbügel die an die Rohrenden stoßgeschweißten Anschlussbuchsen auf die Rippe des T-förmigen Metalldichtrings. Der System-Innendruck wirkt dann auf die Dichtlippe und verstärkt so die Dichtwirkung. Die Rohrverbinder überstehen Vibrationen bis zu 200 Hertz bei Betriebsdrücken bis 455 bar ebenso wie hohe Temperaturen bis zu 926 °C. Die Rohrkupplungen benötigen lediglich vier Schraubverbindungen; eine Ausrichtung ist nicht erforderlich. Dadurch kann die Montage bzw. Demontage bis zu achtmal schneller als bei herkömmlichen Flanschverbindungen erfolgen. Bei ungünstigen Platzverhältnissen erlauben die geringen Abmessungen leichte und kompakte Leitungssysteme. (XX)
