Meldeleuchten Funktional sichere Signalisierung auf mobilen HMI Panels mit Pl e und SIL3

Von ACD Antriebstechnik 2 min Lesedauer

Anbieter zum Thema

ACD Antriebstechnik GmbH
halstrup-walcher GmbH
Lenord, Bauer & Co. GmbH
SPN Schwaben Präzision Fritz Hopf GmbH

ACD Antriebstechnik erweitert die Sicherheitsfunktionen ihrer kabelgebundenen und kabellosen mobilen HMI-Systeme durch den Einsatz überwachter Melde- und Signalleuchten, die die höchsten Sicherheitsstandards PL e gemäß EN ISO 13849-1 und SIL 3 nach IEC 61508 erfüllen.

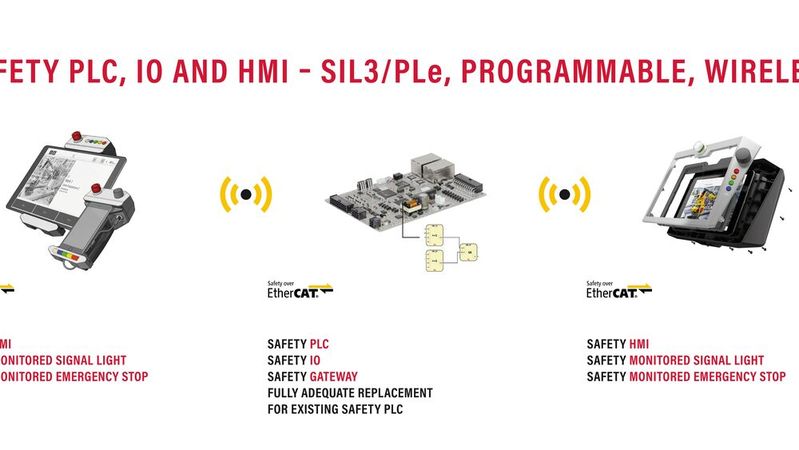

Safety HMI mit integrierter SIL3/PL e-Meldeleuchte - im Zusammenspiel mit PLC & I/O-System.(Bild: ACD Antriebstechnik GmbH)
Safety HMI mit integrierter SIL3/PL e-Meldeleuchte - im Zusammenspiel mit PLC & I/O-System.
(Bild: ACD Antriebstechnik GmbH)

Melde- und Signalleuchten sind fester Bestandteil im Maschinenbau, um Zustände und Gefahren optisch klar zu kennzeichnen. Sie kommen in unterschiedlichen Bauformen und Farbkonfigurationen zum Einsatz und sind gemäß Normen wie DIN IEC 73 in ihrer Funktion und Farbgebung eindeutig definiert. Eine Meldeleuchte zeigt Funktionen und Gefahren optisch an, was diese in Bezug auf Sicherheitstechnik eine besondere Bedeutung zukommen lässt. Um Unfälle zu vermeiden, muss die Funktion der Meldeleuchte nahezu hundertprozentig garantiert sein.

Eigens entwickelte Sicherheitselektronik

ACD Antriebstechnik geht über die klassischen stationären Lösungen hinaus: Die Leuchten werden direkt in die mobilen HMI-Geräte integriert – ganz egal kabellos oder kabelgebunden. Das erhöht deutlich die Sichtbarkeit und Reaktionsfähigkeit des Bedieners. Außerdem wird mit dieser Lösung eine Sicherheitslücke geschlossen, indem die Meldeleuchte am HMI durch eine eigens entwickelte Sicherheitselektronik aktiv überwacht wird.

Buchtipp: Die neue EU-Maschinenverordnung

Das Buch vermittelt einen schnellen Überblick über die Neuerungen in der EU-Maschinenverordnung. Es weist auf wichtige Änderungen bei der praktischen Anwendung des Regelwerks hin und zeigt die notwendigen innerbetrieblichen Anpassungen in der Konstruktion und Dokumentation auf. Dazu werden digitale Dokumente wie der Guide der Europäischen Kommission, Volltexte einschlägiger EU-Verordnungen, Interpretationspapiere und Arbeitshilfen zur Verfügung gestellt.

Mehr erfahren bei Vogel Fachbuch

Die Meldeleuchten mit patentierter Technologie werden nicht nur normgerecht angesteuert, sondern auch durch eine eigens entwickelte Sicherheitselektronik aktiv überwacht. Jede Lichtquelle wird einzeln geprüft, ob sie „sicher leuchtet“ oder „sicher nicht leuchtet“. Dadurch wird eine vollständige Fehlererkennung auf höchstem Sicherheitsniveau PL e und SIL3 ermöglicht. Die Übertragung der Sicherheitsinformationen erfolgt dabei kabellos oder kabelgebunden sicher an ein zentrales Gateway.

Diese Architektur erfüllt die Anforderungen für sicherheitsrelevante Anwendungen – zertifiziert nach PL e und SIL 3 – und erlaubt so die Integration in umfassende Sicherheitskonzepte von Maschinen und Anlagen.

Zusätzliche Sicherheitsvorteile mobiler HMI-Lösungen

Ein klarer Vorteil mobiler HMI-Geräte mit integrierter Meldeleuchte liegt darin, dass sich die Signalleuchte stets im direkten Sichtfeld des Bedienpersonals befindet – unabhängig vom Standort der Maschine. So können sicherheitsrelevante Zustandsänderungen unmittelbar wahrgenommen werden, insbesondere bei Gefahrensignalen wie „Rot“, wodurch sich Reaktionszeiten signifikant reduzieren lassen.

Die funktional sichere Leuchte kann zudem vielfältig in sicherheitsrelevante HMI-Funktionen eingebunden werden:

  • Pairing-Anzeige: Die Signalleuchte zeigt die Verbindung des mobilen HMIs mit der aktuell gesteuerten Maschine an – besonders wichtig bei nebeneinander stehenden Maschinen.
  • Zonenüberwachung: Optische Anzeige, ob sich das HMI im zulässigen Bedienbereich der Maschine befindet.
  • Maschinenzustand synchronisiert mit fest installierten Leuchten: Auch stationäre Leuchten können über das Safety-Gateway der ACD Antriebstechnik überwacht und in das Sicherheitssystem integriert werden.

(ID:50524037)
