Antriebssystem Für mobile Arbeitsmaschinen: Planetengetriebe mit Axialkolbenmotor kombiniert

Eine Leistungssteigerung des Antriebsstrangs mobiler Arbeitsmaschinen um rund 10% erreichen die neuen Antriebseinheiten Hydrotrac GFT 8000. In der modular aufgebauten Baureihe kombiniert Rexroth zwei- und dreistufige Planetengetriebe mit Axialkolbenmotoren zu einem individuell angepassten Antriebspaket für vielfahrende, mobile Arbeitsmaschinen.

Anbieter zum Thema

Heidrive GmbH

Maxon Motor GmbH

MESYS AG

Bosch Rexroth AG

Bei mobilen Arbeitsmaschinen mit einem hohen Fahranteil wie Feldspritzen, Schwerlasttransportern oder Straßenfertigern sind die Fahrleistungen wichtig, weil sie direkt die Produktivität beeinflussen. In den neuen Antriebseinheiten Hydrotrac GFT der Baureihe 8000 wandeln dazu mechanische Planetengetriebe das Drehmoment zwischen dem hydrostatischen Fahrantrieb und den Rädern oder Raupenketten. In dem modular aufgebauten Konzept setzt Rexroth die neuesten Generationen von Axialkolben-Verstellmotoren sowie Axialkolben-Konstantmotoren für den offenen und geschlossenen Kreislauf ein. Das höhere Schluckvolumen der Motoren und höhere hydraulische Drücke sowie die genaue Abstimmung auf die zwei- und dreistufigen Planentengetriebe sollen die Drehmomente und damit die Leistung um rund 10 % steigern. Das soll die Fahrleistungen spürbar verbessern. Gleichzeitig können Maschinenhersteller in einigen Fällen eine kleinere Nenngröße einsetzen bei gleicher Leistung und damit Bauraum einsparen.

Integrierte, innenliegende Lamellenbremse

Die Option einer integrierten innenliegenden Lamellenbremse verringert den notwendigen Bauraum weiter. Laut Rexroth ist sie wartungsarm und konstruktiv vor Verunreinigungen geschützt, eine wichtige Anforderung beispielsweise bei Feldspritzen. In Verbindung mit dem Hochleistungsbremssystem erfüllt sie als dynamische Bremse die hohen Sicherheitsanforderungen für Geschwindigkeiten bis 50 km/h. Sowohl in Deutschland als auch in den USA haben Serienmaschinen, deren Antriebseinheiten mit der dynamischen Bremse von Rexroth ausgerüstet sind, die Zulassung durch die zuständigen Behörden bereits erhalten.

Weitere Baugrößen mit Nennabtriebs-Drehmomenten bis 130 kNm geplant

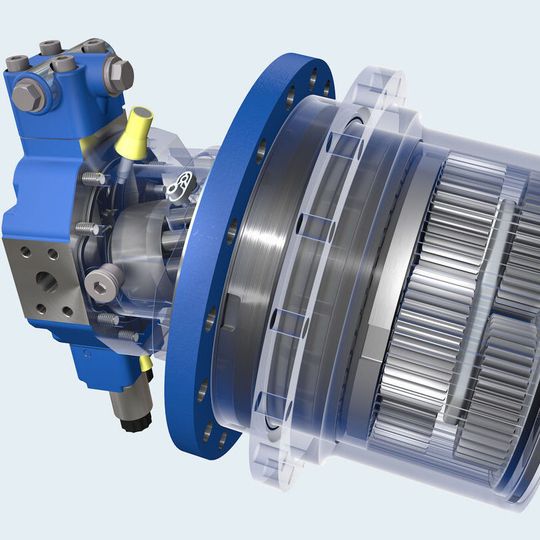

Nach ausgiebiger Erprobungsphase mit Pilotkunden hat der Serienstart der Baureihe 8000 mit „Off-the-shelf Verfügbarkeit“ zum Jahreswechsel mit zwei Baugrößen begonnen. Sie erreichen Nennabtriebs-Drehmomente von 20 und 30 kNm. Sieben weitere Baugrößen sollen im Laufe der ersten Jahreshälfte folgen und so die Bandbreite auf 10 bis 130 kNm erweitern.

Durch das modulare Plattformkonzept können Fahrzeughersteller Abtriebsmomente und Übersetzungsverhältnisse fein variieren und individuell auf ihr Fahrzeug anpassen. Rexroth liefert die Antriebseinheiten als komplette, einbaufertige Baugruppen und reduziert damit den Aufwand für die Logistik und Fahrzeugmontage. (sh)

Hannover Messe 2015: Halle 23, Stand C19
