Wir zeigen fünf neue Elektromotoren, deren Fokus auf einem energieeffizienten Betrieb und einer nachhaltigen Bauweise liegt. Darunter sind Ex-zertifizierte Varianten sowie Baureihen, die auf den Einsatz von seltenen Erden verzichten oder diese deutlich reduzieren.

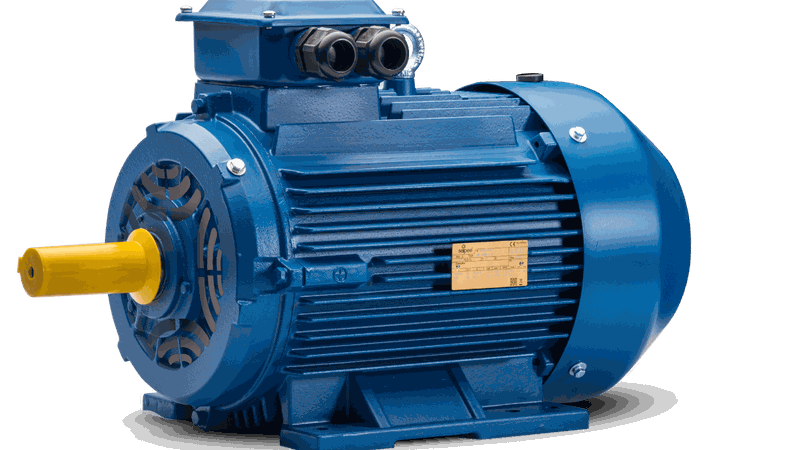

1. Merkes: neuer IE5-Reluktanz-Hybrid-Motor

Mit der Einführung des neuen IE5-Reluktanz-Hybrid-Motors erweitert die Merkes GmbH ihr Portfolio um eine hocheffiziente Motorenbaureihe. Dieser ist in Baugrößen von 132 bis 315 erhältlich. Mit Leistungen von 5,5 kW bis 200 kW erfüllen sie die Vorgaben der Ökodesign-Verordnung und erreichen Energieeffizienzklasse IE5. Die Reluktanz-Hybrid-Motoren besitzen keine Seltene-Erden-Magnete im oder auf dem Rotor. Das Drehmoment wird durch die Reluktanzkraft erzeugt und durch Ferrit-Magnete unterstützt (Hybrid Technologie). Ergebnis ist ein hocheffizienter Elektromotor mit dem Wirkungsgrad IE5. Diese Serie von Synchron-Motoren bietet im Vergleich zu Asynchron-Motoren einen hohen Wirkungsgrad bei Nennlast und insbesondere bei Teillast. Zudem sind sie für Neuentwicklungen und für Retrofit gleichermaßen geeignet.Die geberlose Drehzahlregelung rundet das Konzept ab.

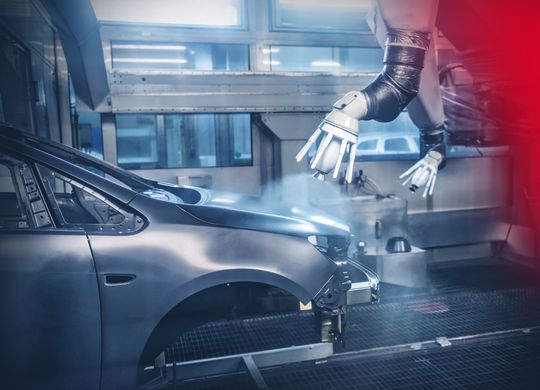

2. Bosch Rexroth: neuer Ex-Servomotor MS2E für Zone 2 und 22

Bosch Rexroth erweitert sein Portfolio für explosionsgefährdete Bereiche. Der neue MS2E ist ein Ex-zertifizierter Synchron-Servomotor für Gerätegruppe II, Kategorie 3. Er ist für die Zonen 2 (Gas) und 22 (Staub) ausgelegt und nutzt die Zündschutzarten „Erhöhte Sicherheit Ex ec“ sowie „Schutz durch Gehäuse Ex tc“.Ein wesentliches Differenzierungsmerkmal ist der Einkabelanschluss mit Hybridkabel. Dieser überträgt Leistungs-, Geber- und Temperatursignale über nur eine Leitung. Die Baureihe ist in sechs Baugrößen verfügbar und erreicht bis zu 360 Nm Maximaldrehmoment bei einer Überlastfähigkeit bis zum Vierfachen des Nennmoments. Für zusätzliche Sicherheit sorgen hochauflösende Digitalgeber in Singleturn- oder Multiturn-Ausführung inklusive funktionaler Sicherheit nach SIL2 / PL d. Ein integrierter Motordatenspeicher ermöglicht die Plug-and-play-Inbetriebnahme am Antrieb CTRLX Drive. Der neue Typ A erweitert das Portfolio um internationale Zertifizierungen nach ATEX, UKCA, IECEx und CCC Ex.

Für Anwendungen in Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) bietet Bosch Rexroth die MKE-Motorenbaureihe in druckfester Kapselung. Mit vier Baugrößen und Zertifizierungen nach ATEX und KCS, optional UL/CSA sowie nun auch CCC Ex, eignet sich die Baureihe für besonders anspruchsvolle explosionsgefährdete Umgebungen.

Die Ex-Motoren MS2E und MKE sind vollständig in die Automatisierungsplattform CTRLX Automation integriert.

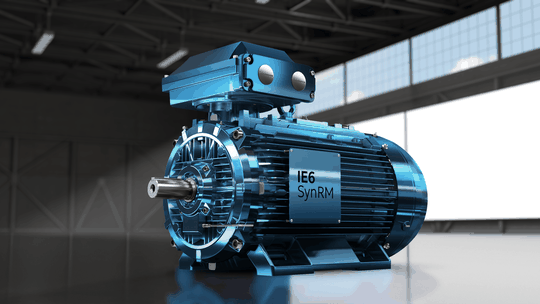

3. ABB: IE6-SynRM-Motoren in großen Baugrößen erhältlich

Die IE6-Hyper-Effizienz-Synchronreluktanzmotoren (SynRM) von ABB sind jetzt für einen breiten Leistungsbereich von 110 kW bis 450 kW in den Baugrößen 280 und 315 und mit Drehzahlen bis zu 3.600 min^–1 erhältlich. Dieser Schritt basiert auf dem Meilenstein aus dem Jahr 2024, als ABB als weltweit erster Hersteller einen magnetfreien IE6-SynRM-Motor für Spezialanwendungen auf den Markt brachte. Der IE6-SynRM wurde unter dem Gesichtspunkt der Nachhaltigkeit entwickelt und enthält keine Permanentmagnete und Seltene Erden. Er ist zu 98 Prozent recycelbar und gehört zum ABB Eco-Solutions-Portfolio mit vollständig verifizierten Umweltproduktdeklarationen (ISO 14025 Typ III). Die IE6-SynRM-Motoren entsprechen der Größe von Standard-Asynchronmotoren und können somit bei Ventilatoren, Pumpen, Kompressoren und anderen Anwendungen ausgetauscht werden.

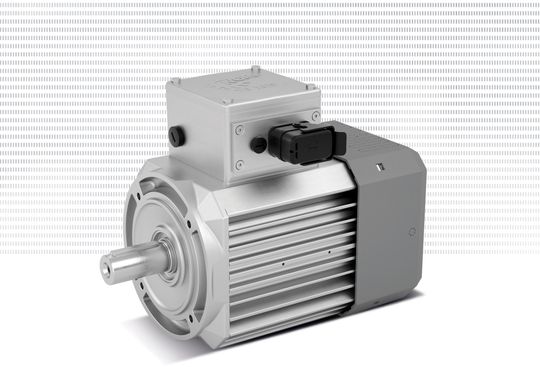

4. Nord Drivesystems: IE5+-Synchronmotoren in neuer Baugröße

Nord Drivesystems hat die Leistung seiner IE5+-Permanentmagnet-Synchronmotoren auf 11 kW erweitert. Die Motorenbaureihe zeichnet sich durch einen konstant hohen Wirkungsgrad von bis zu 95 Prozent über einen breiten Drehmomentbereich aus. Die Motoren erreichen damit auch in Teillast- und Teildrehzahlbereichen eine optimale Energieverbrauchs-Performance. Sie sind nun in drei Baugrößen erhältlich und decken mit einem erweiterten Leistungsbereich von 0,35 kW bis 11 kW und einem Dauerdrehmoment von 1,6 Nm bis 43,8 Nm ein großes Anwendungsspektrum ab. Die hohe Überlastfähigkeit, der großen Verstellbereich und das konstante Drehmoment der IE5+-Motoren über einen weiten Drehzahlbereich von bis zu 2.400 r/min ermöglichen eine Variantenreduzierung in der jeweiligen Anwendung, wodurch sich administrative Aufwände sowie Herstellungs-, Logistik-, Lager- und Serviceprozesse  verschlanken lassen.

Die Permanentmagnet-Synchronmotoren wurden 8-polig im IPM-Design konzipiert. Dadurch konnten die Motor-Aktivteile verkleinert werden, was eine Materialersparnis im Blechpaket und in Bezug auf die Magnete ermöglichte. Der Stator kann außerdem in der sogenannten Einzelzahnwicklung gefertigt werden, was den Einsatz von Kupfer im Wickelkopf reduziert.

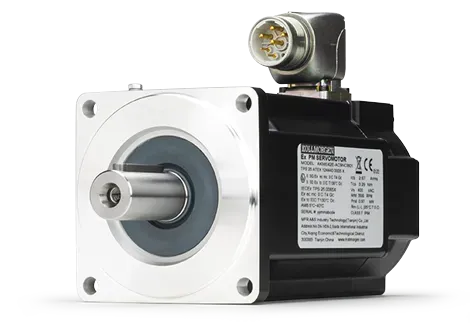

5. Kollmorgen: AKME-Servomotoren erweitern Portfolio für Ex-Bereiche

Die Kollmorgen Corporation hat die AKME-Serie von Servomotoren  vorgestellt, die für den Einsatz in  explosionsgefährdeten Bereichen zugelassen ist und über eine weltweite ATEX- und IECEx-Zertifizierung für den Einsatz in Zone 2 und Zone 22 verfügt. Die AKME-Serie basiert auf der Leistung, Qualität und Zuverlässigkeit der AKM-Servomotorplattform. Die AKME-Servomotoren sind in den IEC-Gehäusegrößen 2-7 für Antriebe mit einer Spannung von 48, 75 V_DC, 120, 240 oder 400 V_AC und Drehzahlen bis zu 5.000 min^–1  erhältlich. Die Serie unterstützt viele Feedbackoptionen , darunter Resolver, SFD-M, ComCoder, EnDat, Hiperface und BiSS B. Die Motoren sind auf die AKD-, AKD2G- und Kollmorgen-Essentials-(KED-)Servoantriebe abgestimmt.

Die AKME-Baureihe ergänzt Kollmorgens bestehendes Portfolio an Motoren für explosionsgefährdete Umgebungen mit umfangreichen weltweiten Zertifizierungen. Sie hat die ATEX-Zertifizierung gemäß der Sicherheitsnorm der Europäischen Union für Geräte erhalten, die in explosionsgefährdeten Umgebungen eingesetzt werden, einschließlich der Gaszone 2 und der Staubzone 22. Darüber hinaus ist die Serie gemäß dem globalen Standard der Internationalen Elektrotechnischen Kommission (IEC)  IECEx zertifiziert.
