Wegmesssensor Exakte Positionsüberwachung auch auf langen Wegen

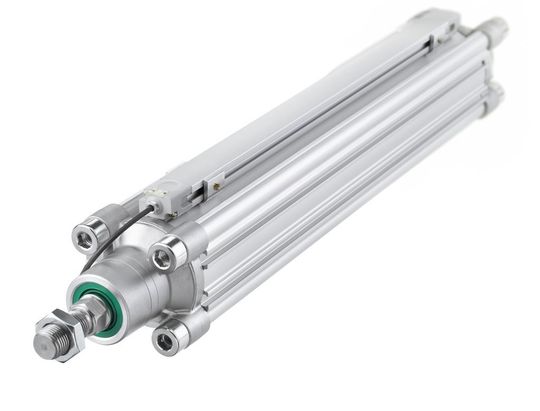

Der neue berührungslose analoge Wegmesssensor SM6-AL von Rexroth überwacht die Kolbenposition sogar auf langen Wegen präzise. Dabei ist er flexibel einzusetzen sowie einfach zu programmieren und zu montieren.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Lenord, Bauer & Co. GmbH

Baß Antriebstechnik GmbH

Bosch Rexroth AG

Eine exakte Positionsüberwachung sorgt für Prozesssicherheit und Präzision in der Anwendung. Berührungslose analoge Wegmesssensoren wie die Sensoren der Serie SM6 von Rexroth überwachen die Kolbenposition präzise. Hohe Abtastraten und gute Signalqualität der Sensoren machen dies möglich. So lassen sich auch anspruchsvolle lineare Bewegungsprofile pneumatisch umsetzen. Der neue Sensor SM6-AL realisiert die Messfunktionen sogar auf langen Wegen. Dabei ist er flexibel einzusetzen sowie einfach zu programmieren und zu montieren.

Ob für eine Qualitätsprüfung, zur Messung der Dickentoleranz oder auch zur Verschleißfeststellung: Die Wegmesssensoren der Serie SM6 nutzen den Halleffekt aus, um Zylinderbewegungen präzise zu überwachen – und das mit großer Wiederholgenauigkeit und hoher Auflösung. Dies macht es möglich, auch Wege von 0,1 mm zu messen.

Bei der neuesten Komponente aus dieser Serie, dem Sensor SM6-AL, ist der Wegmessbereich außerordentlich lang: Bis zu 1007 mm kann die zu messende Strecke betragen. Das Gehäuse aus Aluminium garantiert dabei Stabilität und Torsionsschutz.

Sehr gute Linearität des Ausgangssignals

Alle Sensoren der Serie SM6 zeichnen sich durch Genauigkeit und sehr gute Linearität des Ausgangssignals aus. Basis hierfür ist die hohe Abtastrate von 1 Millisekunde.

Die Programmierung des Wegmessbereichs ist sehr anwenderfreundlich: Ein Bedienelement auf dem Sensor ermöglicht das einfache und intuitive Einstellen des Nullpunkts sowie die variable Auswahl des Wegmessbereichs. Der Anwender gibt lediglich den gewünschten Anfang- und Endpunkt innerhalb des maximal möglichen Wegmessbereichs des Sensors ein. So werden zurückgelegte Wege des Kolbens im Messbereich des Zylinders hochpräzise erfasst. Diese Funktionalität bietet maximale Flexibilität in der Gestaltung von technischen Lösungen und in der Steuerungsprogrammierung.

Die kompakten Sensoren sind einfach zu montieren – direkt in die Zylindernut oder mit Hilfe von Klemmhaltern am Profil. Dass die Einbauposition und -richtung der Sensoren beliebig gewählt werden können, erleichtert die Installation weiter. Die Sensor-Lösung ist kompakt gebaut, einfach, kostensparend, effektiv und leicht montierbar; ein echtes Multitalent in Sachen analoger Messsensorik. (jv)
