Hubmodul Energiesparende Hydraulik für Gabelstapler

Hydraulik-Lösungen bieten für Gabelstapler eine robuste Technik zur Steuerung von Hub- und Nebenfunktionen sowie zur Umsetzung der funktionalen Sicherheit.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

ISG Industrielle Steuerungstechnik GmbH

KISSsoft AG

HAWE Hydraulik SE

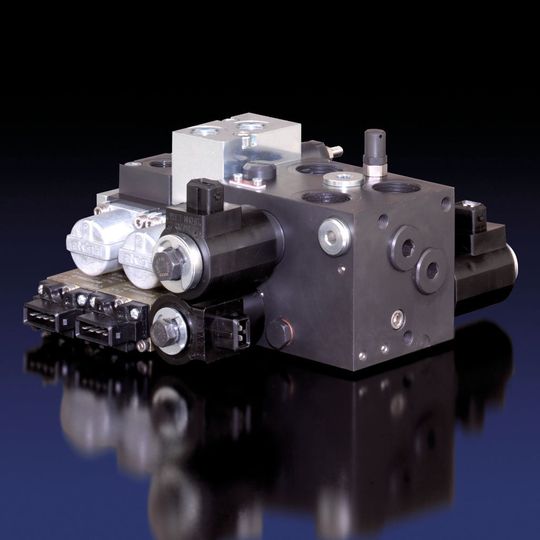

Energieeffiziente Systeme sind für Hersteller von Flurförderzeugen und Lagertechnik ein interessantes Verkaufsargument. HAWE Hydraulik SE, München, hat daher das Hubmodul Typ HMPL entwickelt, das Hydraulik-Systeme für Stapler mit einer Nenntragfähigkeit bis zehn Tonnen in flexible, energiesparende und kompakte Lösungen verwandelt. Das Hubmodul in Segmentbauweise steuert vorrangig die Hub- und Senkfunktion. Die Ansteuerung dieser Bewegungen erfolgt über ein integriertes Proportional-Wegesitzventil, das bei Volumenströmen bis 160 l/min ein feinfühliges Bewegen der Lasten sichert. In geschlossenem Zustand ist es leckagefrei, hält den Druck und damit die Last sehr zuverlässig. Das Heben und Senken erfolgt schwarz-weiß und über die Pumpendrehzahl oder proportional durch die Ventilansteuerung. Typ HMPL ist auf einen Betriebsdruck bis max. 315 bar ausgelegt. Alle druckbelasteten Komponenten sind, wie beim Hersteller üblich, aus Stahl gefertigt. Das hält ihre Baumaße kompakt und dadurch ihr Eigengewicht vergleichsweise gering.

Geringer Durchflusswiderstand erhöht die Umschlagleistung

Das Hubmodul zeichnet sich durch geringe Durchflusswiderstände aus. Damit kann die Senkgeschwindigkeit der Gabel auch ohne Last im maximal möglichen Bereich gehalten werden und die Umschlagleistung des Fahrzeugs erhöht sich. Durch die verringerte Verlustleistung sinkt der Energieverbrauch des Staplers, die Umschlagleistung pro Tankfüllung bzw. Batterieladung erhöht sich. Gleichzeitig hält sich die Wärmeentwicklung im System, somit die thermische Belastung aller Hydraulik-Komponenten, in Grenzen. Wird zusätzlich ein Druckspeicher eingesetzt, lässt sich Energie aus Hubwerken und Lastaufnahmen beim Senkvorgang speichern und die damit gewonnene Energie beim Hubvorgang wieder verwenden. Energie ist so allein für das Heben der Last aufzuwenden.
