Energieführung Energiekette rotiert bis zu 20-mal um die eigene Achse

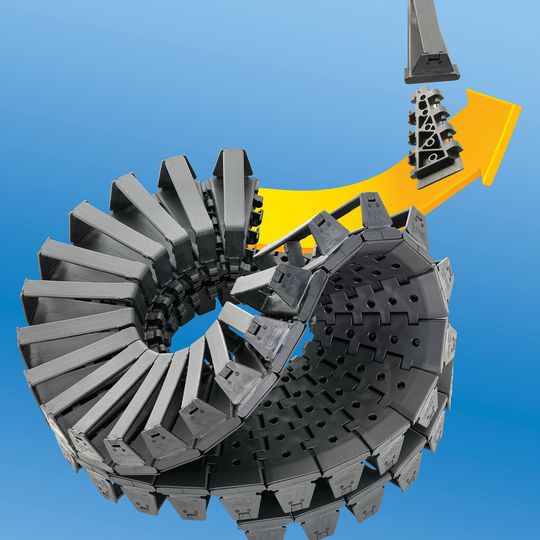

Drehbewegungen an Maschinen sind für Leitungen und Schläuche eine große Belastung. Um diese sicher zu führen, hat Igus sein Programm an Energieführungsketten für Drehbewegungen um eine „Heavy Duty“-Version erweitert: Das Twisterband HD ist eine noch stabilere, aber kompakte, spiralförmige Energiekette für Kreisbewegungen, mit der Rotationen von bis zu 20-mal um die eigene Achse möglich sind.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

SAB Bröckskes GmbH & Co KG

N & H Technology GmbH

igus GmbH

Energie-, Daten- und Medienleitungen betriebs- und funktionssicher in Rotationsbewegungen bei hohen Belastungen führen – für diese Aufgabe hat Igus das Twisterband HD entwickelt. Es kombiniert die Konstruktionseigenschaften und Qualitäten der Twisterchain, einer kreisförmigen Energiekette für Drehbewegungen bis maximal 360°, mit dem „reddot design award“-prämierten Twisterband. Dabei führt es Belastbarkeit und Stabilität der Kette mit der Kompaktheit, Flexibilität und dem Drehwinkel-Spielraum des Bandes zusammen und füllt so eine Lücke zwischen den beiden Igus-Produkten.

Für den Zusatz „Heavy Duty“ (HD) haben die Konstrukteure zum einen die Bandsegmente deutlich verstärkt und somit stabiler konstruiert. Zum anderen wurde für die Verbindung der einzelnen Segmente eine Kombination aus einer Bolzen- und Hakenlösung entwickelt, sodass das Twisterband HD einer extremen Belastbarkeit bei gleichzeitig außergewöhnlicher Flexibilität und Drehbeweglichkeit (bis 20-mal um die eigene Achse) standhalten soll. Zudem ist es für Temperaturen unter 0 °C und damit für Außeneinsätze geeignet.

Leitungen in engsten Bauräumen schützen

Der Außendurchmesser des Twisterbandes HD liegt bei 300 mm, die Höhe beginnt bei 250 mm und variiert je nach benötigtem Drehwinkel nach oben. Durch die Konstruktion sind zudem extreme Drehwinkel möglich: horizontal bis ca. 7.000°, vertikal bis ca. 3.000°. Der modulare Aufbau um die eigene Drehachse und das gesamte Konstruktionsprinzip sollen Potential für größere Varianten eröffnen. Trotz dieser Rotationsfähigkeit sollen die Leitungen optimal geschützt sein. Tests zusammen mit Chainflex-Leitungen im Igus-eigenen Labor kamen auf eine Lebensdauer von einer Millionen Drehzyklen und mehr. Dafür sorgt unter anderem der vordefinierte Mindestbiegeradius, der ein Abknicken der Leitungen verhindert. Die spezielle Scharnierkonstruktion schützt das Twisterband HD und ermöglicht zudem die schnelle Befüllung von außen. Zusammen mit dem tribo-optimierten Hochleistungskunststoff des Bandes soll eine hohe Lebensdauer sichergestellt werden, selbst bei schwierigen Umgebungsbedingungen wie etwa Temperaturen von –40 bis zu 80 °C. Das Twisterband HD ist laut Igus somit die ideale, verschleiß- und wartungsarme Lösung für die kompakte und robuste Leitungsführung in Rotationsanwendungen. (sh)
