Elektrozylinder Elektrozylinder für kraftvolle und schnelle Bewegungen

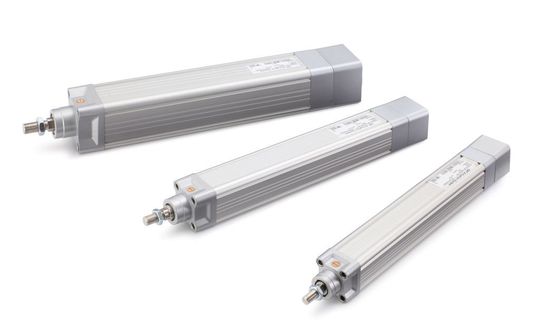

Für kraftvolle und schnelle lineare Bewegungen hat SKF die CASM Elektrozylinder entwickelt. Sie lassen sie sich flexibel und genau positionieren und benötigen sie nur eine geringere Anzahl an Systemkomponenten.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

Maxon Motor GmbH

Actronic-Solutions GmbH

AB SKF

SKF GmbH

Die modular aufgebauten CASM Elektrozylinder von SKF können einfach an den jeweiligen Motor oder an die individuelle Antriebsumgebung angebunden werden. Das senkt die Projektierungs- und Programmierungskosten erheblich. Auch eine komplett montierte Lösung, die auf 1FK7-Servomotoren von Siemens basieren und auf das Antriebssystem Sinamics S110/ S120 abgestimmt ist, liefert SKF kurzfristig ab Lager. Nach Kundenwunsch können auch andere Motoren angeschlossen werden. Außer dem kleinsten Servomotor, dem 1FK7 015, sind alle Motoren mit einer DRIVE-CLiQ-Schnittstelle ausgerüstet. Zusätzlich sind bei all diesen Motoren ein mehrpoliger Resolver, eine glatte Antriebswelle und eine Haltebremse eingebaut. Drehbare Anschlussstecker vereinfachen den Anschluss und die Kabelführung bei verschiedenen Installationspositionen.

Auch unter widrigen Bedingungen können die CASM Elektrozylinder dauerhaft eingesetzt werden. Dafür sorgen die hochwertigen Materialien, das Dichtungskonzept mit Schutzart IP54S und die hohe Verarbeitungsqualität. Die spielarme Konstruktion erreicht eine Positioniergenauigkeit von bis zu ± 0,01 Millimeter. Zusammen mit den verschiedenen Spindeltypen für unterschiedliche Geschwindigkeiten und Kräfte, können die CASM Elektrozylinder für die meisten Anwendungen optimal eingesetzt werden. Sinterfilter kompensieren im Inneren der Lineareinheit Druckschwankungen beim Ein- und Ausfahren des Schubrohres.

Die CASM Lineareinheit ist robust aufgebaut. Sie ist wahlweise mit Trapezgewindespindel oder Kugelumlaufspindel erhältlich. Insbesondere tragen die Kugelumlaufspindeln zum hohen Gesamtwirkungsgrad bei. Die berechenbare Lebensdauer ermöglicht eine sichere Auslegung der Hubzylinder und damit einen zuverlässigen Betrieb.

Die Vorteile der CASM Elektrozylinder im Überblick

• Kundenspezifische Motoradapter

• Baukastensystem mit vielen Optionen

• Hohe Energie-Effizienz

• Höchste Präzision und Wiederholgenauigkeit

• Komplett montierte Ausführungen mit Motor erhältlich

• Kurze Lieferzeiten

• Online Projektierungshilfe

(ud)

Motek 2011, Halle 1, Stand 1130

Online-Projektierungshilfe
