Keine Bewertung nach Norm

Der Schlüssel selbst muss demnach nicht nach der Norm bewertet werden. Trotzdem sollte auch hier ein gewisses Sicherheitsniveau eingehalten werden. Dies ergibt sich aus der Maschinenrichtlinie, also aus dem Gesetz. Im Anhang I der Maschinenrichtlinie wird gefordert, dass entweder ein Schlüsselschalter verwendet oder auf andere Weise der Zugang zur Betriebsartenwahl auf einen bestimmten Personenkreis beschränkt wird. Daraus ergibt sich nun ein sehr praktisches Problem: An den meisten Maschinen steckt der Schlüssel zur Betriebsartenwahl ständig. Auf diese Weise kann jeder beliebige Mitarbeiter die Betriebsart umschalten und damit auch Arbeiten an einer Maschine durchführen; selbst solche, für die er nicht ausgebildet wurde.

Das ist bei einem Unfall für den Maschinenbetreiber und den Maschinenhersteller eine Gefahr: für den Betreiber, weil der Schlüssel immer steckt und für den Hersteller, weil ihm dieser Umstand bekannt ist und eigentlich nicht ignoriert werden darf, denn es existieren bereits seit vielen Jahren bessere Zugangsbeschränkungen. Es gibt allerdings auch noch schlechtere: Dazu zählt beispielsweise der Zugangsschutz per Passwort. Das kennt irgendwann jeder und es ändert sich nie. Häufig findet man es sogar auf einem Zettel direkt an der Maschine oder im Schaltschrank. – so ist ein echter Schutz vor unbefugtem Zugriff auf die Maschine ausgeschlossen.

Einfach sicherer

Die bessere, weil sicherere Alternative ist eine elektronische Zugangsbeschränkung. Euchner bietet hierfür beispielsweise das Electronic-Key-System EKS an. Das EKS ist ein auf der Transpondertechnologie basierendes System und besteht aus einer Schreib-Lesestation sowie einem oder mehreren Schlüsseln mit programmierbarem Speicher. Es dient der elektronischen Zugriffsverwaltung bzw. Zugriffskontrolle und bietet darüber hinaus die Möglichkeit weitere Informationen und Daten wie z.B. Prozessparameter oder Funktionen auf dem Schlüssel zu speichern und an die Steuerung zu übermitteln. Das EKS erfüllt alle normativen- und gesetzlichen Anforderungen für ein Zugangssystem zur Betriebsartenwahl. In der Ausführung FSA (For Safety Application) kann mit dem System auch ein Touchpanel als eine sichere Betriebsartenwahl realisiert werden – sogar mit PL e.

Die sicherheitstechnische Betrachtung eines Betriebsartenwahlschalters in Form eines Schlüsselschalters ist einfach: Es werden ein oder auch zwei Schaltelemente verwendet, die auf ein sicheres Auswertegerät geschaltet sind, und damit immer PL c oder höher erfüllen. Das sicherheitstechnische Blockschaltbild ist in dieser Form in den bereits genannten C-Normen enthalten.

Kein sicherheitstechnisch bewährtes Bauteil

Beim Schlüsselschalter ist als Auswahlsystem ein Wahlschalter mit einem oder zwei Schließerkontakten eingesetzt. Ein Schließer ist kein sicherheitstechnisch bewährtes Bauteil. Da bei einem Wahlschalter jedoch kein sicherheitstechnisches Prinzip nach EN ISO 13849-2 zur Verfügung steht, muss ein Weg gefunden werden, wie diese Kontakte beurteilt werden können.

Das IFA (Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung) hat dieses Problem bereits vor langer Zeit erkannt und gibt im Report BGIA 2/2008 eine Hilfestellung, indem die Tabelle der Sicherheitswerte aus dem Anhang C der EN ISO 13849-1 erweitert wurde. Die Tabelle D.2 aus dem Report führt Positionsschalter und Taster für Schließerkontakte und für Öffnerkontakte mit der Anmerkung „falls ein Fehlerausschluss für zwangsöffnende Kontakte nicht möglich ist“ mit zwei verschiedenen B10D Werten auf. Damit lässt sich ein Schlüsselschalter bewerten. Die nachgeschaltete Sicherheitsauswertung sowie das Aktivierungssystem ist ohnehin kein Problem.

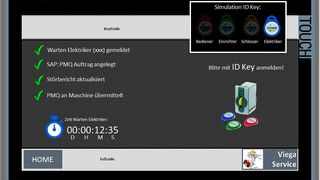

Immer häufiger bilden Touchpanels die Schnittstelle zwischen dem Bediener und den Maschinen und Anlagen. Die einfache und intuitive Bedienung dieser HMI erleichtert und verbessert die tägliche Arbeit. Überdies gestatten Touchscreens die Integration zahlreicher zusätzlicher Funktionen und ihre benutzerindividuelle Darstellung. Damit liegt es nah, auch die Betriebsart einer Maschine ausschließlich über den Touchscreen auszuwählen.
