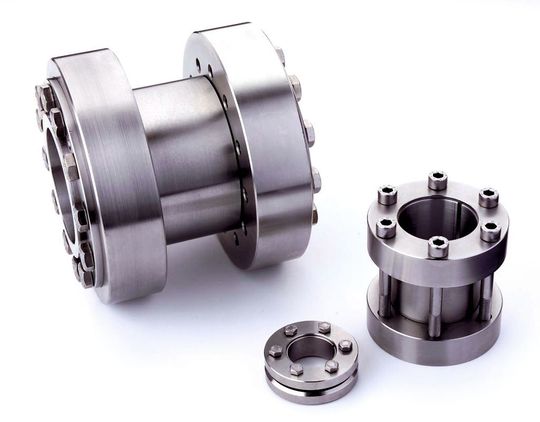

Welle-Nabe-Verbindungen Einbaufertige Welle-Nabe-Verbindungen in verschiedenen Ausführungen

Wenn Kräfte und Momente übertragen werden müssen, kommen Welle-Nabe-Verbindungen zum Einsatz. Hausmann+Haensgen bietet seine Lösung an: den Hakon Spannsatz als einbaufertige Einheit.

Anbieter zum Thema

microsonic GmbH

GWJ Technology GmbH

MDESIGN group

Hausmann & Haensgen GmbH & Co.KG

Die Hakon-Spannelemente von Hausmann+Haensgen Antriebstechnik sind reibschlüssige und lösbare Welle-Nabe-Verbindungen, die es als einbaufertige Einheiten in den unterschiedlichsten Ausführungen gibt. Sie sind als

• innenspannende Elemente (Spannsätze),

• außenspannende Elemente (Schrumpfscheiben),

• torsions- und biegesteife Wellenkupplungen,

• Einschweißnaben sowie

• Klemmnaben

erhältlich. Der lösbare Pressverband ersetzt Schrumpfsitze, Keil- und Passfedern sowie Polygon- und Vielkeilverbindungen.

Die Welle-Nabe-Verbindungen eignen sich zur Übertragung statischer, wechselnder oder stoßartig wirkender Kräfte und Momente. Die verschiedenen Spannelemente unterscheiden sich nach der Art des Kraftschlusses und nach der Anzahl der Wirkflächenpaare.

Spannverbindungen ersetzen Schrumpfsitze oder Federn

Durch axiales Verspannen werden die konischen Elemente radial verformt. Ist das Passungsspiel überwunden, baut sich eine hohen Anpresskraft zwischen Spannelement und Nabe bzw. Welle auf, die den erforderlichen Reibschluss bewirkt. Die Lage der Nabe lässt sich bei hoher Rundlaufgenauigkeit axial und tangential frei fest legen.

Die Spannverbindungen können hohe Drehmomente, Quer- und Längskräfte übertragen und ersetzen Schrumpfsitze, Keil- und Passfedern sowie Polygon- und Vielkeilverbindungen zur Befestigung von Bauteilen, die Kräfte und Momente aufnehmen müssen. Die Kerbwirkung ist gering; eine Schwächung durch Nuten besteht nicht. Der Pressverband erfolgt spielfrei und ohne Gefahr des Ausschlagens. Die Rundlaufgenauigkeit beträgt 0,02 bis 0,04 mm. Selbstzentrierende Ausführungen sind möglich.

Spielfreie Schrumpfscheiben für hohe Drehzahlen geeignet

Neben den klassischen Spannsätzen bietet Hausmann+Haensgen Schrumpfscheiben der Baureihen 222 und 271, die Einschweißnaben ESN22 und Klemmnaben der Baureihe KN22 und KNV22 an. Die zweiteilige Schrumpfscheibe der Baureihe 222 ermöglicht durch ihren konstruktiven Aufbau eine schnelle und selbstzentrierende Montage mit und ohne Drehmomentschlüssel.
