Steckverbinder Ein- und zweireihige Steckverbinder mit 1,27 mm Pitch

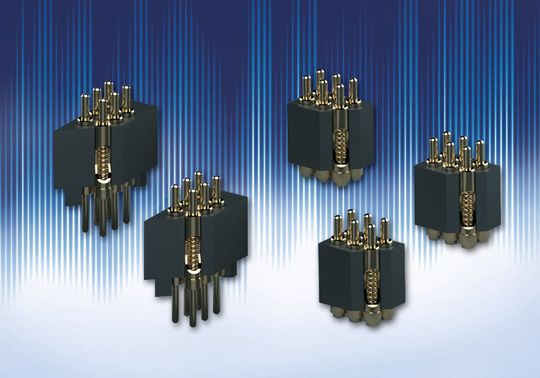

Mill-Max (Vertrieb WDI) hat eine neue Serie von ein- und zweireihigen Federkontakt-Steckverbindern mit 1,27 mm Pinabstand für Surface-Mount- und Durchsteck-Montage herausgebracht.

Anbieter zum Thema

Baß Antriebstechnik GmbH

ILME GmbH

N & H Technology GmbH

WDI AG

Die RoHS-konformen Steckverbinder im UL94 V-0 Hochtemperatur Kunststoffkörper sind einreihig in Ausführungen mit 2 bis 20 Pins (Serien 854 und 856) und zweireihig mit 4 bis 40 Pins (Serie 855 und 857) lieferbar. Die Steckverbinder sind sowohl wellenlötbar als auch reflow geeignet. Die Federkontakthülse und Körper sind präzisionsgedreht aus einer Kupferlegierung und sind mit 20 µZoll Gold über 100 µZoll Zinn beschichtet. Die Feder selbst ist aus einer Be-Cu-Legierung und mit 10 µZoll Gold beschichtet um optimale Kontakteigenschaften zu gewährleisten. Der Federkontakt garantiert in der Anwendung mit der ebenfalls Gold beschichteten Gegenkontaktfläche eine Lebensdauer von 1 Mio. Kontraktionszyklen. Die einzelnen Kontakte haben folgende elektrische Spezifikationen: kurzzeitiger Spitzenstrom 3 A, Dauerstrom 2 A bei normaler Umgebungstemperatur (25 °C), Maximalspannung 100 VAC bzw. 150 VDC, Übergangswiderstand 20 mOhm, Kapazität 1 pF, Spannungsfestigkeit zwischen den Kontaktflächen 700 Vrms, Schock bis 50 G, Vibration bis 10 G. (jus)

Electronica 2010, Halle B6, Stand 360

(ID:23953990)
