CAD-Software Durchlaufzeiten in der Konstruktion verkürzen

Siemens PLM Software hat NX 8.5 in sein Produktportfolio aufgenommen.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

invenio AG

Bechtle PLM Deutschland GmbH

Siemens Digital Industries Software

NX 8.5 liefert eine breite Palette an neuen und erweiterten Funktionen in der Konstruktion, die die Effizienz verbessern und die Konstruktionszeit senken. Optimierte Workflows und eine verbesserte Anwendererfahrung sorgen für mehr Produktivität, minimieren den Input und reduzieren den Aufwand für Konstruktionsaufgaben. Zusätzlich helfen neue Konstruktionsbefehle, die Durchlaufzeiten in der Konstruktion um bis zu 30 Prozent zu verkürzen. Zum Beispiel erfordert der neue Befehl zum Prägen dünnwandiger Bauteile erheblich weniger Schritte bei der Kombination oder Verschneidung mehrerer Deckflächenbereiche von Volumen- oder Flächenkörpern. NX 8.5 enthält auch neue Funktionen für Feature-basiertes Modellieren, Blechkonstruktion, Freiform-Modellierung, Gültigkeitsprüfung und Konstruktionszeichnung.

Zudem wurde die Synchronous Technology optimiert und erweitert. Sie verbindet die Geschwindigkeit und Flexibilität direkter Modellierung mit der präzisen Steuerung parametergetriebener Modellierungsmethoden. Anwender aus den verschiedensten Bereichen profitieren von der Synchronous Technology und können so besser Konstruktionen entwerfen und bearbeiten.

Produkte effizienter entwickeln

NX 8.5 beinhaltet Erweiterungen in der Simulation, die den Engineering-Teams helfen, Produkte effizienter zu entwickeln. Neue Tools zur Optimierung, wie NX Shape Optimization, schlagen zum Beispiel konkrete, detaillierte Verbesserungen an einem bestehenden Bauteil vor, um Spannungskonzentrationen zu verringern. Die Software enthält außerdem viele Verbesserungen zur Berechnung von Strukturmechanik, Temperaturfeld, Strömung, Mehrkörperbewegung und Multiphysik. So lassen sich genauere Berechnungsmodelle schneller vorbereiten, die Lösungszeit kann um mehr als 25 Prozent verkürzt werden.

NX 8.5 beinhaltet ebenfalls eine Version der Software NX Nastran. NX Nastran ist ein führender Finite-Elemente-Methode (FEM)-Solver mit hoher Rechenleistung, Genauigkeit, Zuverlässigkeit und Skalierbarkeit. Die neue Version NX Nastran 8.5 erhöht die möglichen Lösungsansätze. Dies bringt eine Reihe von Verbesserungen bei der Rechenleistung und beim Entwicklungsablauf mit sich, wie zum Beispiel neuer Kontaktkleber für passgenaue Klebeverbindungen.

NC-Programmierung prismatischer Bauteile beschleunigen

NX 8.5 erweitert nun den Umfang für volumenbasiertes 2,5-Achsen-Fräsen. Dieser neue Ansatz beschleunigt insbesondere die NC-Programmierung prismatischer Bauteile. Kunden, die erstmalig damit arbeiten, attestieren ausgezeichnete Benutzerfreundlichkeit und schnellere Programmierzeiten. Neu sind auch die Funktionen zur Unterstützung und Automatisierung von mehrteiliger und mehrstufiger spanender Bearbeitung. Diese neuen CAM-Funktionen sind besonders für maschinenbautypische Teile relevant.

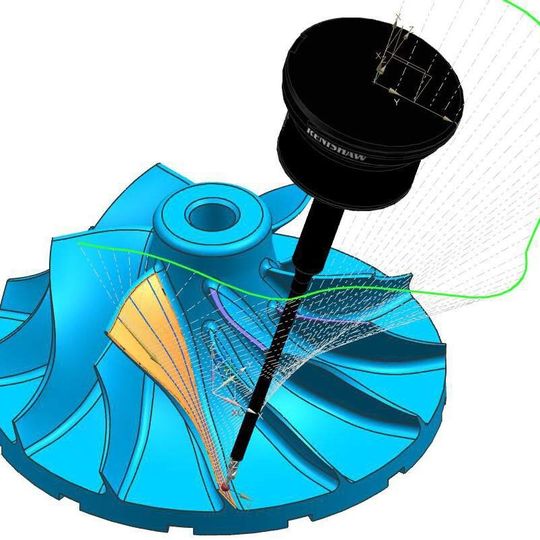

NX CMM Inspection Programming bietet eine automatisierte Messplanung und Programmierung von Koordinatenmessmaschinen sowie nun auch die Auswertung und Anzeige der Messergebnisse innerhalb von NX. NX CMM erweitert den Nutzen von NX und schafft damit eine einheitliche und umfassende Lösung für die Fertigungsplanung.

Darüber hinaus unterstützt eine neue Bibliothek für Schneidwerkzeuge und Funktionen für das CAM-Daten-Management eine schnellere NC-Programmierung und erleichtert den Informationszugang zu den vorhandenen Fertigungsressourcen und deren Wiederverwendung. Damit wird die Nutzung der richtigen Daten von der NC-Programmierung bis hin zur Fertigung abgesichert. (jup)
