Drive Controller Drehgeberlose Überwachung von Werkzeugmaschinen

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

SIEB & MEYER AG
Lenord, Bauer & Co. GmbH
OSWALD Elektromotoren GmbH
FAULHABER Antriebssysteme

Die integrierten, sensorlosen Sicherheitsfunktionen SFM und SLOF des Drive Controller SD2 von Sieb & Myer ermöglichen eine Überwachung des Stillstands bzw. eine sichere Begrenzung des Drehfelds der Bearbeitungsspindeln – ohne zusätzliche Drehgeber.

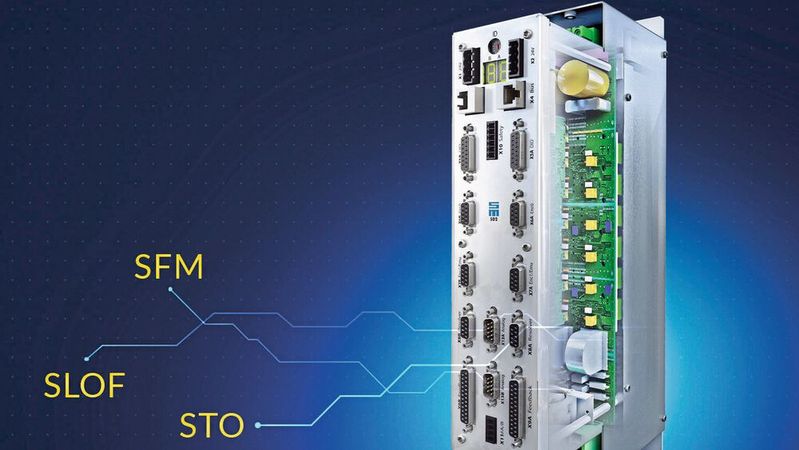

Anwender des Drive Controllers SD2 von Sieb & Meyer profitieren von zwei geberlosen Sicherheitsfunktionen.(Bild: Sieb & Meyer)
Anwender des Drive Controllers SD2 von Sieb & Meyer profitieren von zwei geberlosen Sicherheitsfunktionen.
(Bild: Sieb & Meyer)

„Maschinenbauer stehen vor der Herausforderung, sowohl die Personensicherheit als auch die Produktivität optimal und normgerecht zu gewährleisten“, erklärt Markus Finselberger, Leiter Vertrieb Antriebselektronik bei Sieb & Meyer. „Klassische Sicherheitslösungen erfordern Drehzahlgeber an Motoren oder Spindeln, um gefährliche Betriebszustände zu erfassen oder zu vermeiden. Diese benötigen Platz, bergen Ausfallrisiken und verursachen Kosten für Installation, Wartung und Ersatz.“

Mit den TÜV-zertifizierten Sicherheitsfunktionen des SD2 von Sieb & Meyer entfällt die Notwendigkeit zusätzlicher Drehgeber an den Spindeln. Die Funktionen SFM (Safe Frequency Monitor) und SLOF (Safe Limited Output Frequency) sind direkt im Drive Controller integriert:

  • SFM detektiert, ob eine geberlose Spindel nach dem Befehl zum Anhalten auch sicher stillsteht bzw. ob eine im Vorwege definierte unkritische Drehzahl unterschritten wurde. Ist das nicht der Fall, bleibt beispielsweise der Zugang zum Maschineninnenraum oder eine Schutztür verriegelt.
  • SLOF verhindert, dass eine Spindel eine kritische Drehzahl überschreitet – etwa, um das Bersten eines Werkzeugs durch Überdrehzahl zu vermeiden oder um bestimmte kritische Drehzahlen im Einrichtbetrieb nicht zu überschreiten. Wird der vordefinierte Grenzwert überschritten, schaltet das System automatisch die Endstufe mittels STO (Safe Torque Off) frei, sodass kein weiteres Drehmoment erzeugt wird. Die Spindel kommt dadurch kontrolliert zum Stillstand.

Buchtipp: Die neue EU-Maschinenverordnung

Das Buch vermittelt einen schnellen Überblick über die Neuerungen in der EU-Maschinenverordnung. Es weist auf wichtige Änderungen bei der praktischen Anwendung des Regelwerks hin und zeigt die notwendigen innerbetrieblichen Anpassungen in der Konstruktion und Dokumentation auf. Dazu werden digitale Dokumente wie der Guide der Europäischen Kommission, Volltexte einschlägiger EU-Verordnungen, Interpretationspapiere und Arbeitshilfen zur Verfügung gestellt.

Mehr erfahren bei Vogel Fachbuch

Ein weiteres Plus: Alle Drive Controller der Serien SD2x und SD4x verfügen über einen Lastindikator, der den drehmomentbildenden Strom des Motors auswertet und somit akustische Körperschallsensoren ersetzen kann. Laständerungen des Motors werden durch den Lastindikator präzise erfasst – eine wertvolle Funktion zur Werkzeugüberwachung, z. B. hinsichtlich frühzeitiger Erkennung von Werkzeugverschleiß oder -bruch.
