Berechnung Die Verformung des Planetenträgers berechnen

Die Verformungen des Planetenträgers im Planetengetriebe haben einen maßgeblichen Einfluss auf die Eingriffsverhältnisse von Planetenrad zu Sonne sowie von Planetenrad zum Hohlrad. Zusätzlich zur bisherigen Funktionalität von Kisssys ist es nun auch möglich, die Schiefstellung des Planetenbolzens aufgrund der rechnerischen Bestimmung der Verformung des Planetenträgers zu erhalten.

Anbieter zum Thema

KISSsoft AG

GWJ Technology GmbH

MDESIGN group

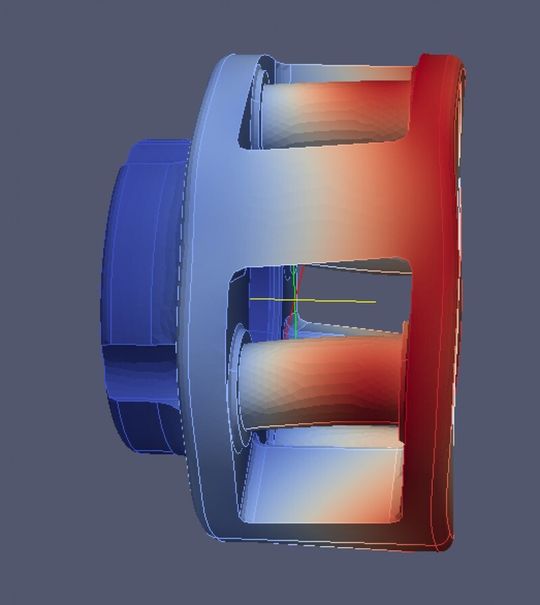

Kisssoft hat für die Berechnung der Verformung des Planetenträgers eine neue Funktionalität entwickelt: Bisher wurde die Schiefstellung des Planetenrades vorgegeben, jetzt kann die Schiefstellung des Planetenbolzens rechnersich aus der Verformung des Planetenträgers ermittelt werden. Als Planetenträgerkonstruktionen stehen ein- und doppelwandige Bauformen zur Auswahl. Die Knotenkoordinaten und Verformungen können dabei wahlweise eingegeben (ausgelesen aus einer externen FEM-Analyse) oder über eine integrierte FE-Berechnung ermittelt werden. Somit besteht nun die Möglichkeit, den Planetenträger in Kisssoft zu dimensionieren und mit einer Open Source FE-Bibliothek die Verformungen des Planetenbolzens berechnen zu lassen (Modul ZA36). (mz)
