Sicherheitszuhaltung Dank neuer Funktionen vielseitiger einsetzbar

Quelle: Pressemitteilung 2 min Lesedauer

Anbieter zum Thema

K. A. Schmersal GmbH & Co. KG
Heidrive GmbH
SPN Schwaben Präzision Fritz Hopf GmbH
ISG Industrielle Steuerungstechnik GmbH

Die laut Hersteller Schmersal weltweit kleinste elektronische Sicherheitszuhaltung AZM40 wurde um neues Zubehör und Funktionen wie Fluchtentriegelung ergänzt, die weitere Anwendungsmöglichkeiten eröffnen.

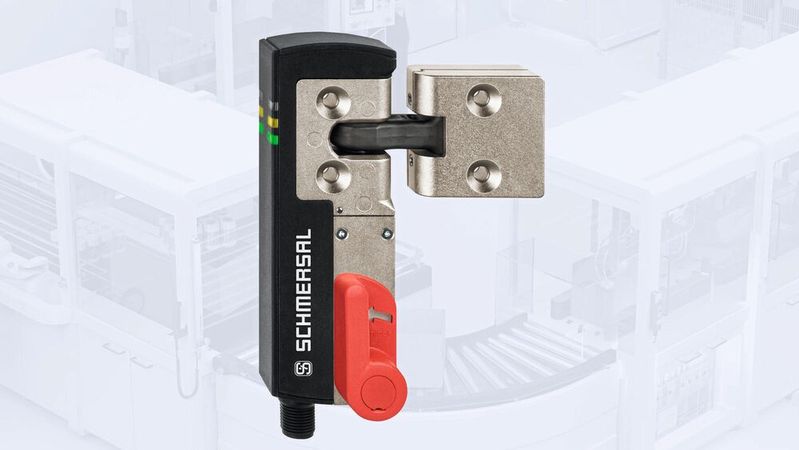

Die neuen Varianten der Sicherheitszuhaltung AZM40 von Schmersal können mit einer Fluchtentriegelung oder Notentsperrung erweitert werden.(Bild: Schmersal)
Die neuen Varianten der Sicherheitszuhaltung AZM40 von Schmersal können mit einer Fluchtentriegelung oder Notentsperrung erweitert werden.
(Bild: Schmersal)

Die Sicherheitszuhaltung AZM40 eignet sich mit Abmessungen von 119,5 mm x 40 mm x 20 mm besonders für kleine Schutztüren oder Wartungsklappen und beengte Einbauräume. Trotz der kompakten Bauform erreicht der AZM40 eine Zuhaltekraft von 2.000 N.

Mit der neuen Sperrzange kann der AZM40 nun auch bei größeren, begehbaren Maschinen und Anlagen eingesetzt werden. So können Servicemitarbeiter beim Betreten des Gefahrenbereichs ein Schloss an der Sperrzange befestigen. Derart gesichert kann die Tür der Schutzeinrichtung nicht geschlossen werden, ein unbeabsichtigtes Anlaufen der Maschine wird verhindert.

Optionale Fluchtentriegelung oder Notentsperrung

Darüber hinaus können die neuen Varianten der Sicherheitszuhaltung AZM40 mit einer Fluchtentriegelung oder Notentsperrung erweitert werden. Dabei sind zwei verschiedene Versionen – mit Hebel oder Druckknopf – lieferbar. Der Hebel ist sowohl als Fluchtentriegelung als auch als Notentsperrung erhältlich und kann direkt am AZM40 montiert werden. Auch den Druckknopf gibt es als Fluchtentriegelung oder Notentsperrung. Durch seine Ähnlichkeit mit einem Not-Aus-Taster ist er intuitiv bedienbar. Die Fluchtentriegelung stellt sicher, dass sich eventuell eingeschlossene Personen selbstständig aus dem Maschinenbereich befreien können. Die Notentsperrung dient dazu, dass im Notfall – zum Beispiel bei einem Brand – der Gefahrenbereich in einer Maschine schnell erreichbar ist.

Zu den neuen „inneren Werten“ des AZM zählen die Erweiterungen um die hohe Schutzart IP69 und den Temperaturbereich von -20 °C bis 55 °C, die zusätzliche Einsatzmöglichkeiten eröffnen.

Geringer Energieverbrauch

Ein weiterer Pluspunkt ist laut Schmersal die lange Lebensdauer mit jetzt 500.000 Schaltspielen (Betätigerzyklen) bzw. 1.000.000 Schaltspielen (Sperrzyklen). Nachhaltig ist auch das bistabile Wirkprinzip des AZM40, das den Vorteil eines dauerhaft niedrigeren Energieverbrauchs mit sich bringt. Im Vergleich zu monostabilen Zuhaltungen lassen sich damit mehr als 50 % des Stromverbrauchs einsparen. Ein weiterer Vorteil ist das Plus an Sicherheit: Selbst bei Spannungsausfall bleibt die Schutztür bei gefahrbringenden Nachlaufbewegungen sicher geschlossen.

Buchtipp: Die neue EU-Maschinenverordnung

Das Buch vermittelt einen schnellen Überblick über die Neuerungen in der EU-Maschinenverordnung. Es weist auf wichtige Änderungen bei der praktischen Anwendung des Regelwerks hin und zeigt die notwendigen innerbetrieblichen Anpassungen in der Konstruktion und Dokumentation auf. Dazu werden digitale Dokumente wie der Guide der Europäischen Kommission, Volltexte einschlägiger EU-Verordnungen, Interpretationspapiere und Arbeitshilfen zur Verfügung gestellt.

Mehr erfahren bei Vogel Fachbuch

Dank der 180° Winkelflexibilität des Betätigers kann dieser stufenlos zum AZM40 angefahren werden, sodass die Zuhaltung auch bei Klappen einsetzbar ist, die nicht im 90°-Winkel schließen oder bei Klappen, die nach oben im 45°-Winkel geöffnet werden. Damit trägt die Winkelflexibilität dazu bei, dass die Zuhaltung auch in nicht leicht zugänglichen Bereichen problemlos verbaut werden kann.

Der AZM40 kann an Standard-40-mm-Profilen ohne Überstand montiert werden. Für abweichende Profilsystembreiten (20 mm, 30 mm, 45 mm, 50 mm und 60 mm) kann ein Set aus zwei Universal-Montageplatten für den AZM40 und den Betätiger eingesetzt werden. Damit ist die schnelle und kostengünstige Montage für die verschiedensten Profilsystembreiten sichergestellt.
