Additive Fertigung Superleichtes Fahrrad aus dem 3D-Drucker

Quelle: Pressemitteilung von Core-Technologie 2 min Lesedauer

Anbieter zum Thema

CT CoreTechnologie GmbH
Franke GmbH
Heraeus AMLOY Technologies GmbH
Bechtle PLM Deutschland GmbH

Der Software-Hersteller Core-Technologie hat ein besonders leichtes und günstig zu produzierendes Bike aus Aluminium und Carbon im 3D-Druck gefertigt und will damit zeigen, dass die Produktion von komplexen Gebrauchsgegenständen auch unabhängig von fragilen Lieferketten funktioniert.

Dass komplexe Gebrauchsgegenstände schnell, einfach und günstig mit dem 3D-Drucker produziert werden können, zeigt ein Singlespeed-Bike.(Bild: Core-Technologie)
Dass komplexe Gebrauchsgegenstände schnell, einfach und günstig mit dem 3D-Drucker produziert werden können, zeigt ein Singlespeed-Bike.
(Bild: Core-Technologie)

Das Team von Core-Technologie (CT) hat ein leichtes Bike aus 3D-Druck-Aluminiumbauteilen sowie Carbon-Standardrohren realisiert. Die voll einsatzfähige Singlespeed-Version des Fahrrads wiegt fahrfertig lediglich 7,1 Kilogramm. Durch die einfachen Arbeitsschritte ist im Gegensatz zur herkömmlichen Produktion von Carbon-Rahmen eine schnelle, unkomplizierte und automatisierte Fertigung möglich, heißt es.

Bildergalerie

Optimale Rahmengeometrie und einfache Konstruktion

Die CT-Software-Entwickler haben selbst konstruierte, 3D-gedruckte Verbindungsteile aus Aluminium (AlMgSi10) sowie maschinell gefertigte Carbon-Rohre des Unternehmens Carbonforce kombiniert. Die Rohre wurden mithilfe von hochfestem Zwei-Komponenten-Kleber aus der Flugzeugindustrie verbunden.

Neben dem lässigen Design und der Fahrfreude zauberte das superleichte Bike den Testern schon beim Anheben ein ungläubiges Lächeln aufs Gesicht.

CT-Geschäftsführer Armin Brüning

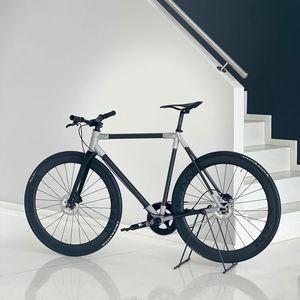

Das Projekt wurde in einer Rekordzeit von nur zwei Monaten von der Idee bis zum fahrfertigen Prototyp realisiert. Das Design hat das CT-Team basierend auf einer existierenden 56-Zentimeter-Rahmengeometrie optimiert und in zahlreichen 3D-Renderings perfektioniert. Durch eine clevere Gestaltung der Rahmenteile kann die Singlespeed-Version auch mit einer Schaltung aufgerüstet werden.

Konstruktionsleiter Forum

Produktentwicklung neu denken

Der Schlüssel für den Erfolg eines Unternehmens liegt in Konstruktion und Entwicklung. Hier entstehen innovative Produkte, die die Wettbewerbsfähigkeit sichern. Doch kennen Sie die Herausforderungen der Produktentwicklung im 21. Jahrhundert?

Das Konstruktionsleiter Forum will Konstruktions- und Entwicklungsleiter für Hürden sensibilisieren, sowie Tools und Methoden aufzeigen, um innovative Ideen strukturiert zu entwickeln und den Produktentstehungsprozess so schlank und effizient wie möglich zu gestalten.

Jetzt informieren

Konstruktive Freiheit ausgenutzt

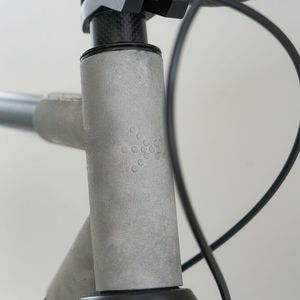

Durch die Freiheitsgrade, die CAD in Verbindung mit dem 3D-SLS-Druckverfahren ermöglicht, wurde eine besonders leichte und simple Konstruktion erreicht, die durch ihre Fahreigenschaften einen Gegentrend zu technisch komplexen und schweren E-Bikes darstellt. Im Einsatz war die 4D_Additive Software von CT, um Wandstärken zu optimieren, die Oberflächentexturen zu erzeugen und die reibungslose Fertigung der 3D-Druckteile auf der SLM-Maschine des Dienstleistungspartners FKM zu realisieren. Bei zahlreichen Testfahrten habe das 3D-gedruckte Bike bereits bewiesen, dass es höchst robust und belastbar ist und auf unterschiedlich beschaffenen Wegen leicht bewegt werden kann.
