Clinchen Clinch-System erhält TÜV-Zertifikat

Böllhoff hat als erster deutscher Hersteller das TÜV-Zertifikat für das Clinch-System Rivclinch 0404 IP Aero vom TÜV Nord erhalten. Das zertifizierte System erfüllt die gestiegenen Anforderungen im Luftkanalbau an die Dichtheit der Verbindungen.

Anbieter zum Thema

microsonic GmbH

isel Germany GmbH

HEICO Befestigungstechnik GmbH

Böllhoff Verbindungstechnik GmbH

Tagtäglich sorgen Luftkanäle aus Blechprofilen für gute Luft und somit für eine verbesserte Lebensqualität. Egal ob Warmluft, Kaltluft oder Abluft – wichtigstes Qualitätskriterium für diese Luftleitsysteme ist deren Dichtheit. Eine Anforderung, die in der Vergangenheit vorzugsweise durch Verschweißen der eingesetzten Bleche erreicht werden konnte. Doch das Verfahren ist vergleichsweise aufwändig, wenig umweltfreundlich, energieintensiv und mit hohen Kosten für die Nachbehandlung von Materialien verbunden.

Clinchen als Alternative zum Schweißen von Luftkanäle

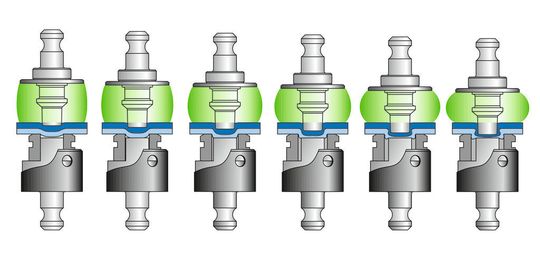

Als Alternative zum Schweißen haben sich umformende Fügeverfahren wie das Clinchen als fester Bestandteil der blechverarbeitenden Industrie etabliert. Bei diesem Verfahren werden zwei- oder auch mehrlagige Verbindungen durch eine druckknopfähnliche Kaltumformung form- und kraftschlüssig hochfest miteinander verbunden. Besondere Vorteile: die Technik benötigt keine zusätzlichen Verbindungselemente, arbeitet energiesparend, verlangt nur geringe Investitionskosten, erfordert weder Vor- noch Nachbearbeitung der Materialien, ist einfach zu handhaben und ermöglicht so schnelle Fertigungszeiten.

Mit Rivclinch hat Böllhoff eine Clinchtechnologie entwickelt, deren Basisprogramm aus Handzangen, modular konfigurierbaren Baukastensystemen und Werkzeugsätzen besteht. Damit lassen sich neben Stahl- und Edelstahlwerkstoffen auch Aluminium und andere Nichteisenwerkstoffe miteinander verbinden, wie auch vorlackierte Bleche. Grenzen setzte das Verfahren bisher allerdings der Luftkanalbau mit seinen hohen Anforderungen an die Dichtheit von Verbindungen. Denn bei den dort eingesetzten zum Teil nicht rostenden Materialien kommen Clinchwerkzeuge für Rechteckpunkte zum Einsatz. Bei dieser Fügepunktgeometrie wird die Verbindung an zwei Seiten eingeschnitten und damit galt der Punkt – im Gegensatz zur Rundpunktgeometrie – als nicht gasdicht.

Rechteckige Clinchpunkte bestehen vier Dichtheitsklassen

„Die Dichtheitsanforderungen an Luftkanäle sind hoch“, weiß Norbert Lange von der Fa. Robert Geiger (Ichenhausen), einem Hersteller von lüftungstechnischen Komponenten. Mit dem TÜV-Zertifikat für die Dichtigkeit von rechteckigen Clinchpunkten unterstreiche Böllhoff ihre branchenorientierte Lösungskompetenz und Innovationskraft. Damit werde das Fügen nun auch im Luftkanalbau zu einer Alternative zum Schweißen. Als deutschlandweit erster Hersteller verfügt Böllhoff über eine Zertifizierung des TÜV Nord, wonach mit rechteckigen Clinchpunkten im Luftkanalbau alle vier Dichtheitsklassen (A bis D) bestanden worden sind. Geprüft wurde dazu das speziell für die individuellen Anforderungen im Luftkanalbau konzipierte Werkzeug Rivclinch 0404 IP Aero. Das pneumatisch betriebene Handgerät hat ein robustes Gehäuse mit geringem Gewicht (4,5 kg), besticht durch schnelle Fügevorgänge (etwa 0,5 Sekunden) und durch hohe Flexibilität. Mit einer Fügekraft von 35 kN bei 6 bar lassen sich unterschiedliche Materialien (Stahl, Edelstahl, Aluminium) verbinden. Eine spezielle Ausladung verschafft hohe Zugänglichkeit auch an schwer erreichbaren Verbindungsstellen des Luftkanals. Zusätzlich kann die Fügerichtung je nach Bedarf einfach gedreht werden.

Druckübersetzer und Hydraulik sind nicht erforderlich

Die Matrize ist komplett geschützt und an das Luftkanalprofil angepasst. Das Gerät wird rein pneumatisch angetrieben, dadurch ist weder ein Druckübersetzer noch eine Hydraulik erforderlich. Der angepasste Werkzeugsatz rundet die Ausstattung dieses Gerätes ab. Mit der aktuellen Zertifizierung unterstreicht Böllhoff nachhaltig seine Kompetenz in den Fügetechnologien. „Die konsequente Orientierung an den Anforderungen von Branchen und Kunden ist für unser Haus Dreh- und Angelpunkt bei der Erarbeitung optimaler Lösungen“, betont Horst Wittop, Teamleiter Systemvertrieb bei der Böllhoff Verbindungstechnik GmbH. (jus)
