Schraube Bewegungsgewinde und Spindel-Mutter-Systeme für präzise Anwendungen

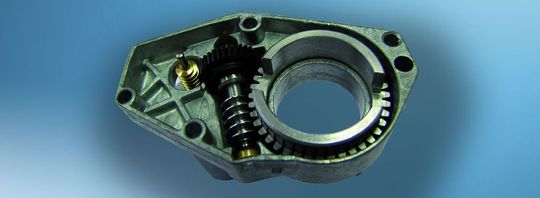

Ejot hat mit Torqtec ein Modul entwickelt, mit dem die Umwandlung von Rotationsbewegungen in geradlinige Bewegungen (Spindel-Mutter-Systeme) oder rotierende Bewegungen (Schneckengetriebe) möglich ist.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

WITTENSTEIN SE

invenio AG

EJOT SE & CO. KG

Der wirtschaftliche Vorteil dieser Torqtec-Systeme liegt begründet in der spanfreien, umformtechnischen Produktion der Bewegungsgewinde. Basis sind die hohe Stückleistung und die Material einsparenden Eigenschaften der eingesetzten Technologie. Bei diesem umformtechnischen Fertigungsverfahren wird der Faserverlauf im Material somit nicht durchtrennt, sondern erhält, abhängig vom Umformgrad, einen deutlichen Festigkeitsanstieg – genau in dem Bereich, der im Laufe seiner Lebensdauer am stärksten beansprucht wird.

Bruchgefahr und Kerbempfindlichkeit werden vermindert

Die Oberflächenqualität der „Reibpartner“ ist für den Wirkungsgrad dieser Systeme von entscheidender Bedeutung. Torqtec bietet mit seiner presspolierten Oberfläche optimale Voraussetzungen für einen hohen Wirkungsgrad der Bewegungswandler. Durch die riefenfreie Ausführung des Gewindes vermindert sich darüber hinaus die Bruchgefahr und Kerbempfindlichkeit. Verglichen mit spanabhebenden Verfahren zur Gewindeherstellung zeichnet die Torqtec Produkte eine sehr hohe Wiederholgenauigkeit der Gewindegeometrie aus.

Konturen und Geometrien, welche durch die Kaltmassivumformung nicht herstellbar sind, können durch die Fertigungstechnologie Kunststoff-Spritzgießen realisiert werden. Dabei werden die Umformteile in das Spritzgießwerkzeug eingelegt und mit gefüllten oder ungefüllten Kunststoffen umspritzt. Alternativ ist auch eine partielle Gummiummantelung möglich. Zusätzlich können weitere Bauteile wie Lager, Ringe oder Scheiben in das Werkzeug eingelegt und durch den Spritzgieß-Prozess integriert werden.

Einsatz in Verstellsystemen für Kopfstützen

Spindel-Mutter-Systeme, bestehend aus der oben beschriebenen Gewindespindel und dem passgenauen Mutternstück, werden beispielsweise in Verstellsystemen für Kopfstützen eingesetzt. Die Paarung von Spindel und Mutter ist funktionsbestimmend für das System.

Eine zweite Gruppe der Bewegungswandler sind die Schneckengetriebe. Umformtechnisch gefertigte Gewindespindeln aus Stahl oder Edelstahl, gepaart mit dem passgenauen Schneckenrad aus Kunststoff, erschließen ebenfalls die oben genannten technologischen Vorteile. Praktische Anwendungen finden sich beispielsweise bei Stellsystemen in der Haustechnik oder automotiven Einsatzgebieten wie der Verstellung von Außenspiegeln. (jup)
