Sicherheitsbremse Berührungslose Lüftüberwachung für Sicherheitsbremsen

Eine Lüftüberwachung verhindert unzulässige Betriebszustände, wie beispielsweise das Fahren gegen geschlossene Bremse. Ein neues berührungslose System von Chr. Mayr ist verschleißfrei, unempfindlich, magnetfeldfest und absolut zuverlässig.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

FAULHABER Antriebssysteme

invenio AG

Chr. Mayr GmbH & Co. KG

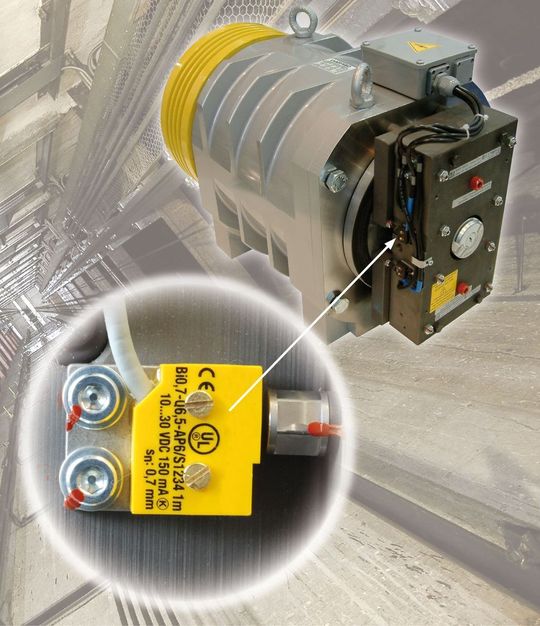

Mayr Antriebstechnik bietet alternativ zur bewährten Lüftüberwachung mit Mikroschaltern jetzt auch ein berührungsloses System mit Näherungsinitiator. Durch das Fehlen mechanischer Teile ist die Lebensdauer der neuen berührungslosen Lüftüberwachung nicht abhängig von der Schalthäufigkeit. Das System ist magnetfeldfest und arbeitet absolut zuverlässig und verschleißfrei. Es ist zudem unempfindlich gegen Stöße und Erschütterungen, da keine beweglichen Elemente vorhanden sind und die Elektronik komplett vergossen ist.

Weitere Vorteile des Näherungsinitiators sind die hohe Schaltpunktwiederholgenauigkeit, die kleine Hysterese und die geringe Temperaturdrift. Der Schaltbolzen für den Näherungsinitiator wird im Werk montiert und ist im Gegensatz zur Lüftüberwachung mit Mikroschalter nicht einstellbar. Anwendungsfehler durch Verstellen der Schaltpunktlage sind ausgeschlossen. Auch dieses Merkmal leistet einen wichtigen Beitrag zu größtmöglicher Funktions- und Betriebssicherheit.

Die berührungslose Lüftüberwachung kann wahlweise als Schließer oder Öffner ausgelegt sein. Bei der Öffner-Funktion erscheint das High-Signal, wenn die Bremse stromlos geschaltet wird. Dabei fällt die Ankerscheibe ab, die Bremse schließt. Ein Bruch des Initiatorkabels wird bei geschlossener Bremse erkannt. Bei der Schließer-Funktion erscheint das High-Signal, wenn die Bremse bestromt wird und die Ankerscheibe den Rotor frei gibt. Die Bremse ist gelüftet. Erst bei High-Signal bekommt der Motor die Freigabe zum Anlaufen. Das Fahren des Motors gegen geschlossene Bremse ist so zuverlässig ausgeschlossen. Kabelbruch wird bei geöffneter Bremse erkannt.

Die neue berührungslose Lüftüberwachung ist in diverse Bremsen-Baureihen von Mayr Antriebstrechnik integrierbar. Alle Sicherheitsbremsen, die bisher mit einer Lüftüberwachung auf Mikroschalter-Basis ausgestattet werden konnten, können jetzt auch mit dem neuen berührungslosen System mit Näherungsinitiator bestückt werden. (ud)
