Sauggreifer Berührungsfreies Greifen mit Bernoulli-Saugern

Fipa bietet mit den Bernoulli-Saugern eine wirkungsvolle Alternative zu klassischen Vakuumsaugern, die bei gewissen Anwendungen systembedingt nicht zum Einsatz kommen können.

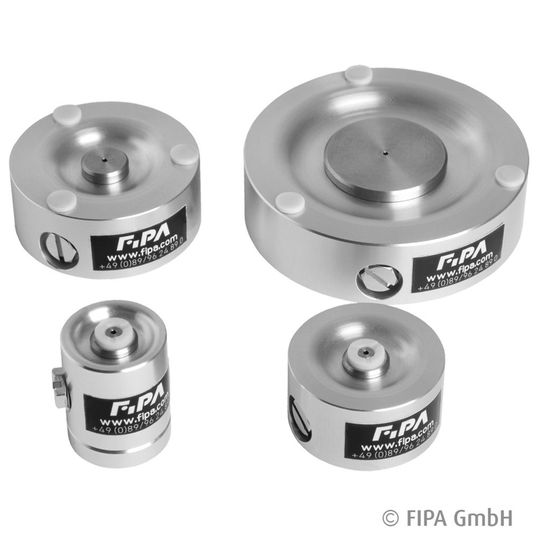

Die Bernoulli-Sauger erzeugen das benötigte Vakuum nach dem so genannten Bernoulli-Prinzip direkt im Saugkopf. Druckluft strömt dabei durch eine sehr kleine Düse und erzeugt auf der Saugerunterseite einen Unterdruck. Das Werkstück wird nicht umschlossen, sondern liegt sanft an der Saugerunterseite auf. Ein winziger Spalt bleibt zwischen Sauger und Werkstück frei und garantiert so einen fast berührungsfreien Kontakt. Ein weiterer Vorteil: Das berührungsfreie Handling vermeidet durch geringen Einzug des Werkstücks bleibende Verformungen. Zum Betrieb der FIPA Bernoulli-Sauger wird ölfreie Druckluft benötigt. Vier Baugrößen mit Sauger-Querschnitten von 20 mm bis 60 mm und einem Gewicht von 20 bis 120 g sind verfügbar. Unabhängig von der Baugröße darf der Betriebsdruck zwischen 1 bis 7 bar liegen. Bei 5 bar Betriebsdruck sind - abhängig von der Baugröße - Haltkräfte zwischen 0,9 N und 6 N realisierbar. Mit 6 N Haltekraft kann ein Werkstück von rund 600 g Masse gehalten werden. Durch seitliche Druckluftzuführungen sind FIPA Bernoulli-Sauger flexibel zu Saugspinnen erweiterbar. Damit lassen sich flexible Greifsysteme für unterschiedlichste Anwendungen aufbauen. (qui)
