Schweißen Automobiler Misch- und Leichtbau setzt auf das Reibelementschweißen

Das Spektrum potenzieller Einsatzgebiete, in dem Leichtbau-Materialien eingesetzt werden, ist in den letzten Jahren kontinuierlich angestiegen. Insbesondere in der Automobilindustrie finden sich zunehmend Anwendungen aus Leichtbau-Werkstoffen. Deshalb hält die Leicht- und Mischbauweise mittlerweile Einzug in nahezu alle Baugruppen zukünftiger Fahrzeugmodelle.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

GGB Heilbronn GmbH

Franke GmbH

EJOT SE & CO. KG

Besonders der in Multimaterial-Bauweise ausgeführte Karosserierohbau zeichnet sich durch eine Vielzahl eingesetzter Materialien und Werkstoffe aus. Neben verschiedensten Stahl- und Aluminiumsorten sind hier insbesondere moderne Usibor-Stähle der Güte 22MnB5 zu nennen, die für Struktur- und Sicherheitsbauteile in Fahrzeugen eingesetzt werden. Diese verfügen über eine sehr gute Crashsicherheit und bieten ein Gewichtseinsparpotenzial von circa 30 bis 50 % im Vergleich zu herkömmlichen, kaltumgeformten Stahlgüten.

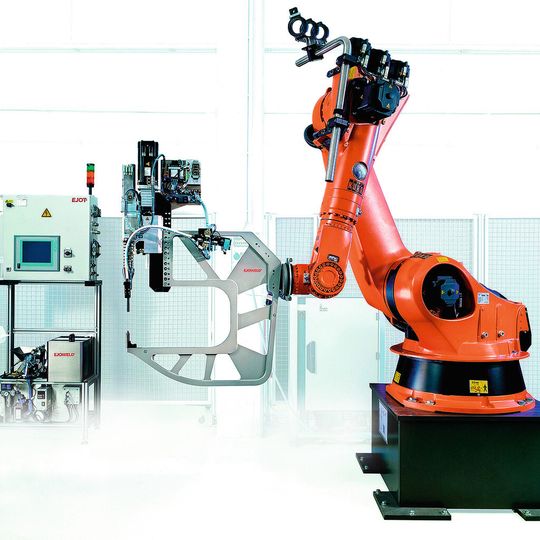

Usibor mit robotertauglichen Reibelement-Setzgerät fügen

Eine Option für das Fügen unterschiedlicher Materialien und Halbzeugarten ist das sogenannte „Reibelementschweißen“, das der Verbindungstechnik-Spezialist Ejot unter dem Markennamen Ejoweld vermarktet. Diese neue Entwicklung bietet dem verbindungstechnischen Anwender erstmalig die Möglichkeit, mit einem robotertauglichen Reibelement-Setzgerät Mischverbindungen, insbesondere Leichtbauwerkstoffe und höchstfeste Stähle, die unter dem Handelsnamen Usibor bekannt sind, zu fügen. Beim Ejoweld-Verfahren durchdringt ein rotierendes, axialkraftbeaufschlagtes Reibelement das Bauteil aus Leicht- beziehungsweise Nichtmetall und verschweißt sich mit dem Bauteil aus höchstfestem Werkstoff. Die Verschweißung erfolgt durch den reibungsinduzierten Wärmeeintrag, einhergehend mit der hohen Flächenpressung in der Fügestelle. Bei diesem Prozess wird kein Vorloch benötigt und es entstehen hochfeste und hoch belastbare Fügepunkte. Mit Ejoweld ist die Fügeoperation ohne Vorbehandlung der Fügepartner schnell, automatisiert, mit hoher Festigkeit und reproduzierbar realisierbar.

(ID:43386926)
