Auftragsdüse Auf die Düse kommt es an

Drei neue Auftragsdüsen von Tartler vereinfachen und beschleunigen die Applikation von hochviskosen und tixotropen Epoxid- oder Polyurethan-Pasten um ein Vielfaches.

Anbieter zum Thema

Heinrichs & Co. KG

ISG Industrielle Steuerungstechnik GmbH

ORBIT GmbH Antriebstechnik

Tartler GmbH

Beim Einsatz solcher Kunstharz-Pasten im Modellbau oder beim Auftrag von Konstruktionsklebstoffen bieten sie dem Anwender deutliche Handling- und Tempovorteile. Vor allem große Flächen lassen sich damit gleichmäßig, präzise und schnell beschichten.

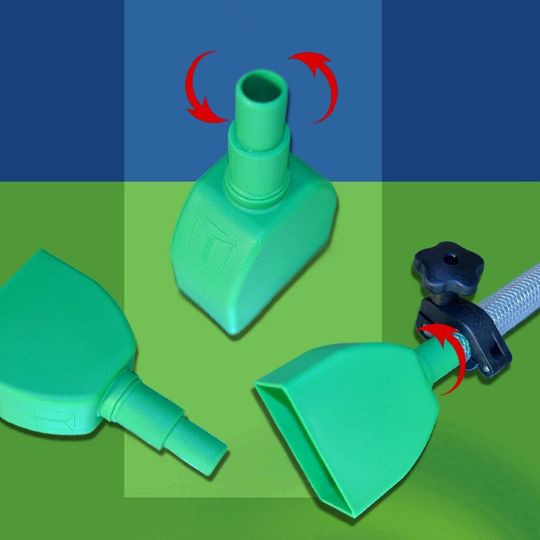

Für die Applikation hochviskoser und tixotroper Kunstharz-Pasten hat Anlagenbauer Tartler drei neue Auftragsdüsen entwickelt, die insbesondere bei der Beschichtung großer Flächen erhebliche Handhabungs- und Produktivitätsvorteile bieten. Ein echtes Highlight ist dabei eine neue Einweg-Pastendüse mit beweglichem Schlauchanschluss.

Wo immer im Designmodellbau, im Direct Molding oder beim Einsatz von Konstruktionsklebstoffen pastöse Epoxid- oder PU-Harze manuell aufgetragen werden, bietet der „Wendehals“ dieser Düse dem Anwender große Bewegungsfreiheit. Denn er verhindert, dass sich die Schlauchleitung zwischen Dosier-/Mischanlage und Anwender bei Kurvenfahrten während der Beschichtung verdrillt und so zunehmend die genaue Führung der Auftragsdüse erschwert.

Gerade beim Aufbringen größerer Kunstharz-Mengen führt die drehbare Pastendüse von Tartler über die spürbare Arbeitserleichterung (Stichwort Ergonomie) auch zu einer deutlichen Beschleunigung der Applikation. Die Standard-Auslassöffnung dieser Düse liegt bei 70 mm x 41 mm; auf Wunsch ist aber auch jede andere Breite realisierbar.

Für weniger kurvenreiche Applikationsarbeiten, bei denen die Wendigkeit des Kunstharz-Auftrags keine zentrale Rolle spielt, bietet Tartler eine Einweg-Pastendüse mit fest stehendem Schlauchanschluss. Sie hat standardmäßig eine Auslassöffnung von 70 mm x 31 mm und eignet sich ebenfalls für alle hochviskosen und tixotropen Epoxid- oder PU-Pasten, die derzeit in Modellbau und Klebstofftechnik verwendet werden.

Beide Pastenauftragsdüsen werden von Tartler selbst als kostengünstige Spritzgussteile hergestellt. Ihr Anschlussstutzen – ob drehbar oder starr – passt an alle Schläuche mit Durchmessern von 18 mm und 24 mm. Für Pasten-Anwendungen mit größeren Drücken gibt es eine maßgeschneiderte Scharnierklemme mit Schraubverschluss, mit der sich die Schlauchleitung an der Düse sichern lässt.

Auch diese Schnellverschluss-Kupplung ist eine Eigenentwicklung von Tartler: Im Gegensatz zu marktüblichen Klemmen ermöglicht ihr großer Schraubkopf eine optimale Kraftübertragung und ihre Sperrzunge verhindert, das sich Schläuche mit größeren Durchmessern seitlich aus der Klemme heraus drücken können.

Der Trick mit dem Ausschnitt

Insbesondere bei der Applikation von Konstruktions- oder Strukturklebstoffen bietet sich außerdem die Möglichkeit, in die Ober- und Unterseite der Pastendüsen anwendungsgerechte Aussparungen hinein zu schneiden. Über die Form des Ausschnitts lässt sich dann die Geometrie bzw. der Querschnitt der aufgetragenen Klebstoffbahn bestimmen, was große Vorteile bei der funktionellen Anpassung des Konstruktionsklebstoffs bietet.

Als dritte Innovation für die wirtschaftliche Pasten-Applikation hat Tartler eine CNC-Auftragsdüse im Programm. Sie besteht wahlweise aus Aluminium oder Edelstahl und ist ausgelegt für die teil- oder vollautomatisierte Verarbeitung hochviskoser und tixotroper Kunstharz-Pasten – zum Beispiel in Roboter geführten Dosier-/Mischanlagen.(jv)

(ID:36820100)
