Hexagon Industriesoftware hat die Grenzabmessungen aus der neuen und verbindlichen Norm DIN 16742 für Kunststoff-Formteile in seine Software für die Toleranzrechnung integriert.

Anbieter zum Thema

Heidrive GmbH

Baß Antriebstechnik GmbH

microsonic GmbH

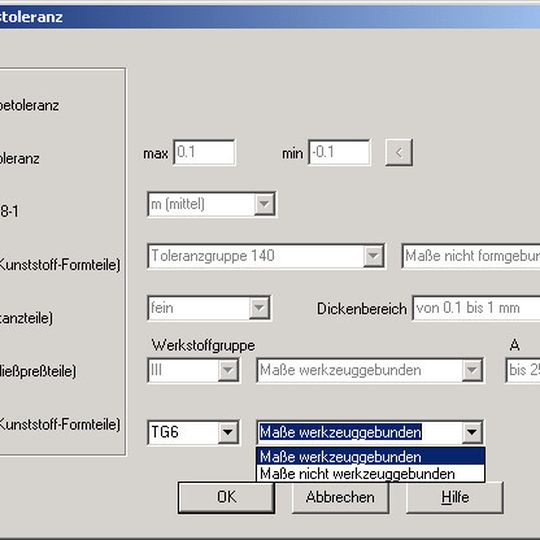

Auf dem aktuellen Stand der Vorgaben: Die Software zur Toleranzanalyse von Hexagon.
(Bild: Hexagon)

Als Norm zur Festlegung fertigungstechnisch möglicher Toleranzen für Kunststoff-Formteile erschien die neue DIN 16742 als Weißdruck. Die deutsche Version dieser Norm vom Oktober 2013 ist verbindlich und ersetzt die DIN 16901 von 1982. Die Grenzabmaße sind unterteilt in werkzeuggebundene und nicht werkzeuggebundene Maße, abhängig vom Nennmaßbereich und eingeteilt in 9 Toleranzgruppen TG1 bis TG9. Die Grenzabmaße nach der neuen Norm wurden in die Software TOL1 von Hexagon übernommen. Nach Wahl von Toleranzgruppe und Werkzeugbindung werden bei Eingabe Nennmaß die zugehörigen Toleranzen eingesetzt. (mz)
