Kabel Anschlussfertige Kabelsysteme

Anschlussfertige Kabelsysteme bieten eine schnellere Montage und sparen Kosten bei Lagerhaltung und Logistik. Im Trend liegen komplette Mechatronik-Baugruppen.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

SAB Bröckskes GmbH & Co KG

N & H Technology GmbH

TKD KABEL GmbH

Bei Kabeln steht der Systemgedanke hoch im Kurs – dies gilt auch für den deutschen Kabelanbieter TKD. Neben der klassischen Meterware, die ‚just-in-time’ über den Katalog mit gut 26.000 unterschiedlichen Leitungen und Kabeltypen angeboten wird, ist das Systemgeschäft auf dem Vormarsch. Ergänzend zum „Klassiker“ – Kabel mit konfektioniertem Stecker – gehören dabei immer öfter komplett bestückte Mechatronik-Baugruppen dazu, bei denen Kabel und Stecker mit einer Vielzahl mechanischer Komponenten kombiniert sind.

Kabelsysteme mit Plug&Play-Garantie auf Vormarsch

"Kabelsysteme mit ‚Plug & Play’-Garantie bieten gleich mehrfachen Anwendernutzen, was sie so populär macht – und uns alle zwei Jahre eine Verdoppelung des Umsatzes in diesem Segment beschert," unterstreicht TKD-Geschäftsführer Jürgen Neumann. Statt die Meterware aufwändig abzuisolieren, Schirme aufzulegen oder Steckverbinder mit der Crimpzange anzubringen, sind die anschlussfertigen Kabelsysteme blitzschnell installiert. Bei ‚Plug & Play’-Kabellösungen kann der Anwender auch bei der Lagerhaltung und Logistik sparen. Wo bisher unterschiedliche Einzelkomponenten – vom Kabel über den Stecker bis hin zu Installationszubehör wie Schutzschläuchen oder Knickschutztüllen – bevorratet werden mussten, kann dieser logistische Aufwand reduziert werden. "Immer mehr Kunden wollen ‚ihre’ einbaufertigen Kabel-Kits erst dann, wenn sie auf der Baustelle oder am Montageband tatsächlich gebraucht werden," so Neumann. "Mit unserer eigenen Lagerlogistik und modernen KANBAN-Systemen bieten wir exakt diesen Service." Dabei nutzt das Unternehmen gezielt das vor drei Jahren erweitere zentrale Logistikzentrum im niederrheinischen Nettetal. Das moderne Hochregallager mit 12.000 Stellplätzen für Europaletten verfügt über ausreichend Platz – und garantiert die ‚Just-in’time’-Versorgung von Kunden in ganz Europa.

Motoranschlussleitungen zählen zu den Bestseller

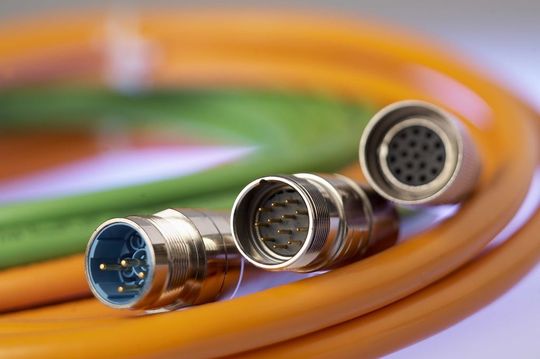

Schon lange gehören Motoranschlussleitungen – vollkonfektioniert mit dem passenden Stecker – zu den Bestsellern im TKD-Portfolio. Die Motorleitungen versorgen Servoantriebe sowie Gleich- und Wechselstrommotore schnell, verlustfrei und störsicher mit Energie und Signalen. Sie sind wahlweise in der passgenauen Ausführung für die unterschiedlichsten Anwendungen erhältlich – von der stationären Verlegung bis zum High-Flex-Einsatz mit millionenfachen Biegewechseln. Zudem sind sie kurzfristig aus dem Katalog beziehbar: mit individuell vordefinierten Schnittstellen für die Frequenzumrichter und Motoren namhafter Antriebstechnikhersteller, wie Siemens, Heidenhain, Lenze, Bosch-Rexroth und Fanuc.

Schleppketten-Beschleunigungen von bis zu 10 m/s²

Die Motorleitungen sind in drei Einsatzprofile aufgegliedert: Es gibt sie für normale, erhöhte und hohe mechanische Anforderungen. Die skalierbaren Leitungen können Schleppketten-Beschleunigungen von bis zu 10 m/s² – und lange Verfahrwege (100 m und mehr) bewältigen. Zum Katalog-Sortiment gehören geschirmte oder ungeschirmte, hybride oder halogenfreie Leitungen in unterschiedlichen Querschnitten und Aderzahlen. Bei der Ummantelung beginnt der Baukasten mit robusten Leitungen in kostengünstiger PVC-Ausführung. Bei erhöhter oder hoher mechanischer Belastung, kommen Kabeltypen mit hochwertigem Polyurethan (PUR) zum Einsatz. PUR weist eine Bruchdehnung von etwa 500 % auf. PUR hat einen geringen Abriebverlust, ist halogenfrei, flammwidrig – entscheidend für die cUL-Zulassung – und hat eine hohe chemische Beständigkeit.

Neben klassischen Standardsteckern werden bei der Motorkabel-Konfektion immer wieder auch spezielle Steckverbinder eingesetzt, die exakt auf ihren Einsatz zugeschnitten sind. Hierbei arbeitet TKD mit gruppeneigenen Konfektionären zusammen. "Eine Besonderheit ist, dass wir bereits kleinste Losgrößen verarbeiten und konfektionieren, was bei unseren Kunden überaus gut ankommt," so Thomas Schmidt, der bei TKD für das Systemgeschäft zuständig ist.

Anschlussfertiges Assembly für Operationstische

TKD hat mit einer komplexen Doppelspirale eine Mechatronik-Lösung für anschlussfertige Assembly für Operationstische entwickelt. Über das aus kompakten Hybridleitungen konzipierte System erfolgt die präzise Ansteuerung und Stromversorgung einer Vielzahl von Gebern und Stellmotoren, mit denen die diversen Elemente des OP-Tisches millimetergenau in die exakt richtige Position gebracht werden. Bei der Entwicklung lag der Fokus, neben absoluter Funktionssicherheit, bei einer extremen Laufruhe der bewegten Kabel. Diese sind verkleidet und von außen unsichtbar im Fuß der OP-Liege untergebracht.

Realisiert wurden die anspruchsvollen Vorgaben durch eine clevere TKD-Konstruktion, bei der zwei ineinander laufende Spiralkabel mit unterschiedlichem Durchmesser (außen: 45 mm; innen: 25 mm) kombiniert wurden. Um ein Verheddern zu verhindern, wurden die beiden Spiralen gegenläufig installiert. Für Laufruhe beim sanften Ein- und Ausziehen sorgt eine mittig in der Doppelspirale montierte Feder, die das Rückstellverhalten positiv beeinflusst. An beiden Enden ist das mit Spezialsteckern konfektionierte Assembly mit einem Befestigungssystem bestückt, das die schnelle und sichere Montage im Fuß des Operationstisches garantiert. "Medizintechnik steht für Ansprüche auf höchstem Niveau, weshalb wir mit dem pfiffig konzipierten Spiral-Assembly für die OP-Liegen ein starkes Referenzobjekt haben, das sich seit vielen Jahren bewährt hat und in Sachen Laufruhe und Störsicherheit nicht zu toppen ist," lautet das Fazit von TKD-Chef Neumann. (jus)

* *Martin Wendland ist freier Journalist

(ID:28198300)
