CAD-Viewer 3D-CAD Daten aufbereiten und kommunizieren

Die 3D-View-Station von Kisters steht für performantes 3D-Viewing und Digital Mock Up, eine moderne Oberfläche, aktuelle CAD-Importer für Daten von u.a. Catia, Creo, NX, Inventor, Solidworks, JT, 3D-PDF und Step und marktgerechte Funktionalitäten für Viewing, Analyse und Kommunikation von 3D-CAD-Modellen.

Anbieter zum Thema

GWJ Technology GmbH

KISSsoft AG

Bechtle PLM Deutschland GmbH

Kisters AG

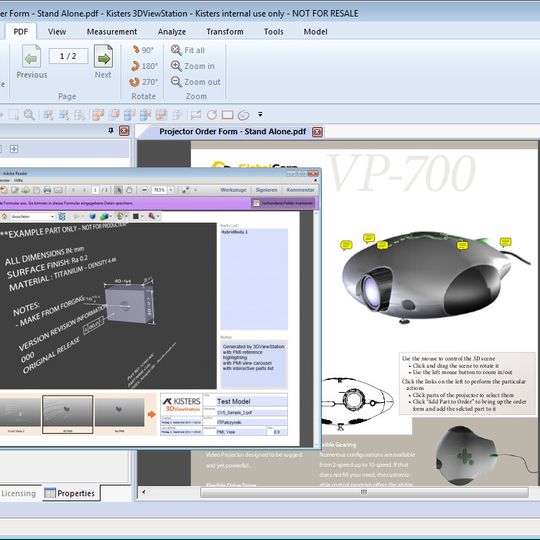

In der aktuellen Version V2014.2 zeigt sich die 3D-View-Station optisch mit frischer Office-Oberfläche und wartet mit weiteren intuitiven Funktionen für den Anwender auf. Der Schwerpunkt der jüngsten Entwicklungen lag im Bereich der Aufbereitung von 3D-CAD-Daten und deren Kommunikation.

Verbesserungen bei den Datenformaten

Es gibt einige Verbesserungen im Bereich der Datenformate: Neu sind die Unterstützung für Catia V5-6 2014 (R24), Creo 3, Inventor 2015 und Solid Edge ST7. Neben Catia-Zeichnungen unterstützt die 3D-View-Station jetzt auch 2D-PDF als allgemeine 2D-Strategie. Für den Sonderfall PDF lädt die 3D-View-Station jetzt PDF zunächst im 2D-Modus und lädt das 3D-Objekt nach Anclicken in einem separaten Fenster, wo es z.B analyisert werden kann.

Automatische Markups beim Export von PMI

Die 3D-View-Station unterstützt nicht nur das Lesen von PMIs und PMI-Views, sondern ermöglicht es auch PMIs zu exportieren und übersetzt während des Exports Markups und Bemaßungen automatisch in PMIs. Für Kunden, die in einigen Prozessen gerne mit dem Adobe Reader arbeiten möchten bietet die 3D-View-Station nun ein neues Template mit einem Views Karussell und editierbaren Formularfeldern, die mit Hilfe eines zugehörigen XMLs zur Laufzeit belegt werden können, auch automatisiert. In den PDF wird die Assoziativität von Teileliste und Geometrie sowie PMI-Annotation und Feature erhalten.

Mehrfachschnitte und Strukturbaummanipulationen möglich

Weitere Neuigkeiten beinhalten die Neu-Tesselierung von Geometrien, sofern diese im BREP-Modus geladen wurden, Mehrfachschnitte und Strukturbaummanipulationen wie Neuanlage eines Knotens, Löschen, Umbenennen und Kopieren & Einfügen. Wird versucht, ein der 3D-View-Station unbekanntes Datenformat zu laden, so wird jetzt nach einer installierten und registrierten Standardanwendung gesucht und diese gestartet. (mz)
