Keramische Tubes mit einer Wandstärke von nur 0,2 Millimetern, additiv gefertigt mit dem LCM-Verfahren und das mit einer Reproduzierbarkeit von 12.000 Stück pro Jahr – eine konstruktive Herausforderung. Die Steinbach AG hat sich dieser angenommen – erfolgreich.

Seit Jahren beschäftigt sich die Steinbach AG aus Detmold mit der industriellen Serienproduktion von keramischen Bauteilen. Im Sommer 2017 wurde Steinbach von einem Hersteller von Medizinprodukten angefragt, ein Keramikbauteil additiv zu fertigen. Dieses soll als Führungselement in einem OP-Roboter eingesetzt werden. Auf den Cera Fab Drucker von Lithoz fand eine erste Prüfung der hergestellten Bauteilmuster statt. Daraufhin entschied sich der Kunde für die Entwicklung und additive Serienfertigung durch Steinbach.

Konstruktionsleiterforum

Produktentwicklung neu denken

Der Schlüssel für den Erfolg eines Unternehmens liegt in Konstruktion und Entwicklung. Hier entstehen innovative Produkte, die die Wettbewerbsfähigkeit sichern. Doch kennen Sie die Herausforderungen der Produktentwicklung im 21. Jahrhundert?

Das Konstruktionsleiterforum will Konstruktions- und Entwicklungsleiter für Hürden sensibilisieren, sowie Tools und Methoden aufzeigen, um innovative Ideen strukturiert zu entwickeln und den Produktentstehungsprozess so schlank und effizient wie möglich zu gestalten.

Jetzt anmelden

Hohe Reproduzierbarkeit mit LCM-Verfahren

Die Tubes sollten mit dem Lithography-based Ceramic Manufacturing-Verfahren (LCM) hergestellt werden. Die LCM-Technologie hat Lithoz entwickelt. Im ersten Schritt des Prozesses wird das CAD-Modell für das LCM-Verfahren konstruktiv angepasst und in die Maschinensoftware geladen. Die Informationen für den Auftrag werden direkt vom Computer digital auf den CeraFab System 3D Drucker übertragen.

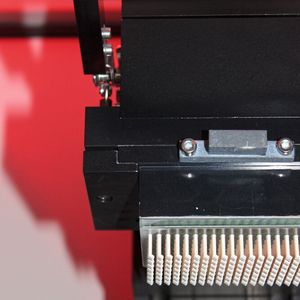

Die Bauteilerstellung basiert auf dem Prinzip der Photopolymerisation. Hierbei wird die keramisch beladene Flüssigkeit (Schlicker) automatisch dosiert und auf eine transparente Wanne aufgetragen. Die bewegliche Bauplattform wird von oben in den Schlicker getaucht. Die Schlickerschicht wird mit UV-Strahlung selektiv belichtet und somit ausgehärtet. Ist eine Schicht an der Bauplattform vernetzt, trennt sich die Bauplattform von der Wanne und fährt nach oben aus dem Arbeitsbereich heraus. Eine Rakel beschichtet den Wannenboden neu und die nächste Schicht kann belichtet werden, sobald die Bauplattform wieder heruntergefahren ist. Das Bauteil baut sich somit hängend an der Bauplattform Schicht für Schicht auf. „Dieses Verfahren unterscheidet sich von anderen additiven Fertigungsverfahren, weil sich besonders feine Strukturen und im Vergleich zu anderen Verfahren recht enge Toleranzen fertigen lassen. Vor allem erreichen wir mit diesem Verfahren eine hohe Reproduzierbarkeit, was die Voraussetzung für eine Serienfertigung ist“, erklärt Viktoria Lieder, Produktionsleitung bei der Steinbach AG.

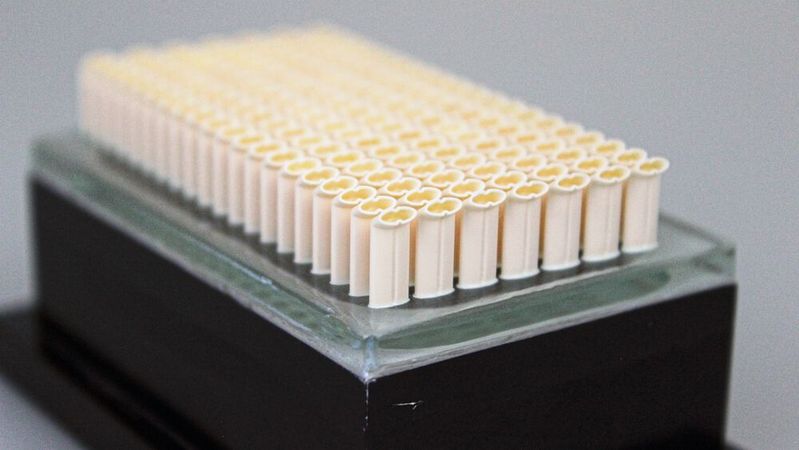

Der Kunde hatte in diesem Fall einige sehr herausfordernde Zielsetzungen für seine Tubes: Ein konkreter Zielbereich für die Herstellungskosten, sowie eine straffe Zeitvorgabe von sechs Monaten bis zum Start der Serienproduktion, formten die Rahmenbedingungen des Projekts. Die Tubes mit Knick und Innenkontur sollten eine gänzlich neue Geometrie erhalten. „Die sehr dünne Wandstärke von 0,2 mm und die engen Toleranzen, wenn man bedenkt, dass das Teil einen 50 %igen Volumenschwund im thermischen Prozess mitmacht“, beschreibt Lieder eine Herausfordung. Zudem sollten die Tubes eine perfekte Oberfläche mit Rauigkeitswerten von Ramax=0,4 besitzen. Die notwendige enge Toleranz der Außengeometrie von +20µm, mit einer Reproduzierbarkeit von 12.000 Stück pro Jahr waren weitere Herausforderungen, die mit konventionellen Fertigungstechnologien wirtschaftlich nicht realisierbar sind.
