Das Akronym CAE steht für „Computer Aided Engineering“, was so viel bedeutet wie „Computergestütztes Engineering“ oder „Computergestützte Entwicklung“. Doch was genau ist CAE, wo kommt es typischerweise zum Einsatz? Diese und weitere Fragen klärt dieser Beitrag.

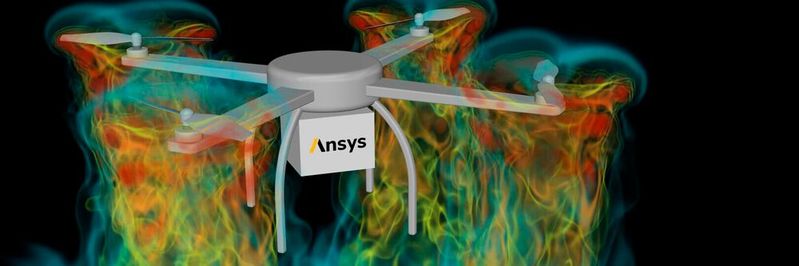

Mithilfe von CAE-Software werden u. a. Bauteilgeometrien erzeugt und anschließend etwa deren mechanische, thermische oder strukturelle Belastungseigenschaften an einem PC simuliert.
(Bild: Ansys)
In der Technik steht CAE als Oberbegriff für alle computerbasierten Konstruktions-, Berechnungs- und Simulationsverfahren, die den Entwicklungsprozess von Produkten oder Bauteilen entscheidend beschleunigen. Da in der Industrie viele Abläufe ohne technische Unterstützung erst gar nicht funktionieren, ist CAE für Unternehmen aller Größen und Branchen ebenso relevant, wie für die Forschung und Lehre.
Wie funktioniert CAE und wo wird es eingesetzt?
Mithilfe von CAE-Software werden u.a. Bauteilgeometrien erzeugt und anschließend z.B. deren mechanische, thermische oder strukturelle Belastungseigenschaften an einem PC simuliert. Somit lassen sich, noch bevor ein physisches Produkt in Form eines Prototyps überhaupt existiert, bereits im Vorfeld an einem PC z. B. Bauteile entwerfen und in verschiedensten Varianten virtuell auf die gewünschten Eigenschaften testen, um letztendlich eine optimale Lösung zu erhalten. Das spart Zeit, Material und Kosten, weil möglicherweise auch auf teure Apparaturen z.B. für mechanische Festigkeitsprüfungen verzichtet werden kann.
Die wesentlichen Vorteile von CAE bestehen daher in
eine verbesserte Produktqualität sowie -lebensdauer.
CAE-Software wird daher in vielen technischen Bereichen eingesetzt; ein kleiner Ausschnitt:
Maschinenbau
Elektrotechnik
Luft- und Raumfahrt
Architektur und Automobilindustrie
Welche Teilbereiche umfasst CAE?
CAE ist vielschichtig und besitzt viele Teilbereiche, darunter die Finite-Elemente-Analyse (FEA) zur Untersuchung mechanischer Strukturen, Computational Fluid Dynamics (CFD) zur Analyse von Strömungen und Wärmeübertragung, Elektroniksimulationen für elektronische Komponenten und Schaltungen sowie viele andere spezialisierte Anwendungen. Nachfolgend werden folgende Bereiche beschrieben:
FEM – Bauteilfestigkeit und Haltbarkeit
CFD – Strömung sowie Thermik visualisieren und simulieren
CAD – CAE – CAM – Vom Modell zur automatisierten Fertigung
CAM – Professionelle Unterstützung für die CNC-Fertigung
CAPE – Computergestützte Simulation von Fertigungen
Elektroniksimulationen – Mehr Sicherheit und Funktionalität
MKS – Mehrkörpersimulation für das perfekte Zusammenspiel
FEM (Finite-Elemente-Methode) ist ein klassischer Bereich des CAE, bei der die Spannungsverteilung in Bauteilen unter Einwirkungen von Belastungen bestimmt wird. Auf diese Weise wird sowohl die Konstruktion als auch der Einsatz geeigneter Materialien vor Erstellung eines Prototyps optimiert. FEM liefert wichtige Erkenntnisse hinsichtlich der Dimensionierung von Bauteilen und ganzer Baugruppen. So lassen sich die Festigkeit von Materialien und aus ihnen hergestellte Bauteile oder Produkte vorab simulieren und gegebenenfalls auch korrigieren. Das ist z. B. im Automotive-Sektor besonders wichtig, weil die Verformung von Bauteilen mit der Sicherheit der Insassen in Fahrzeugen in einem signifikanten Zusammenhang steht. Aufprallsituationen können hier mit der FEM simuliert werden, um wichtige Hinweise auf die Konzeption von Bauteilen an und in Autos zu erhalten.
CFD – Strömung sowie Thermik visualisieren und simulieren
Ein spannender Teilbereich von CAE ist CFD (Computational Fluid Dynamics), die numerische Strömungsmechanik. Mathematisch komplexe Berechnungen auf physikalischer Grundlage werden hier mithilfe von CFD durch numerische Methoden zur näherungsweisen Lösung strömungsmechanischer Probleme bei Gasen und Flüssigkeiten gelöst.
Anwendungsgebiete finden sich z.B. in der Aerodynamik in der Fahrzeug- und Luftfahrtindustrie, in denen z. B. das Strömungsverhalten von Luft an spezifischen Bauteilen der am PC generierten Modelle untersucht wird. Zu den weiteren Einsatzbereichen von CFD gehört u.a. die Meteorologie (z. B. die Simulation, Modellierung und Untersuchung von Wetterphänomenen) oder die Fluidtechnik (z. B. Untersuchung des Fließverhaltens von Wasser oder anderen flüssigen Medien in Rohrleitungssystemen).
CAD – CAE – CAM – vom Modell zur automatisierten Fertigung
CAD steht für „Computer Aided Design“ (computergestützte Konstruktion). Wann immer in der Industrie etwas konstruiert werden muss, werden zunächst via CAD-Software aussagekräftige 2D- oder 3D-Modelle erzeugt und/oder verändert. CAD umfasst somit alle rechnergestützten Aufgaben hinsichtlich Design, Konstruktion, Planung und Verbesserung von neuen Produkte (z. B. Geräte, Maschinen, Fahrzeuge, Flugzeuge, Möbel, Bekleidung, Werkzeuge etc.). Zum Konstruktionsprozess gehören demnach die geometrische Modellierung, ebenso wie die Berechnung und die Simulation, usw. Ist ein CAD-Entwurf erstellt, lässt er sich mit CAE dimensionieren sowie optimieren und anschließend das Produkt bzw. Bauteil mithilfe von CAM automatisiert herstellen.
CAM – professionelle Unterstützung für die CNC-Fertigung
CAM steht für „Computer Aided Manufacturing“ (computergestützte Fertigung) und ermöglicht den selbstständigen Ablauf von Produktionsprozessen. CAM-Software dient dazu, Programme für eine Vielzahl von CNC-Maschinen mithilfe von NC-Codes (NC: Numeric Control) für die Maschinensteuerungen zu erstellen. Hierbei wird einer Maschine über den NC-Code mitgeteilt, welches Werkstück mit welchen Werkzeugen in welcher Form bearbeitet wird. Reine CAM-Anwendungen konzentrieren sich vor allem auf das Erstellen von Werkzeugwegen für CNC-Maschinen. CAD/Cam-Anwendungen bieten darüber hinaus eine hohe Anzahl an Konstruktionsmöglichkeiten.
Stand: 08.12.2025
