Wälzlager Wälzlagerkäfige mit DLC-Beschichtung

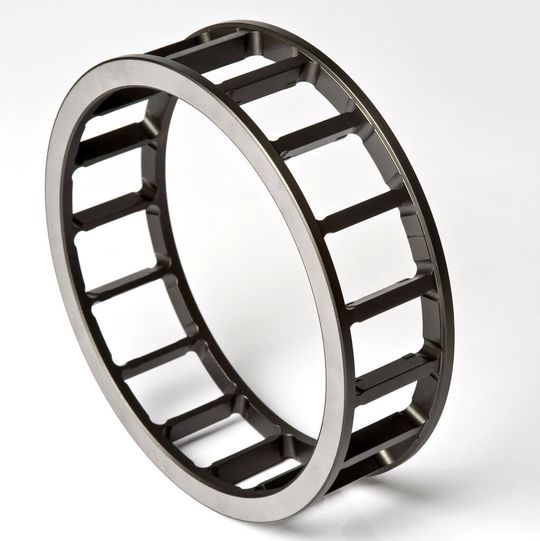

Wälzlagerkäfige mit DLC-Beschichtung (Diamond-like Carbon) stellt NKE Austria vor. Im Vergleich zu unbeschichteten Messingkäfigausführungen zeichnen sich die DLC-beschichteten Stahlkäfige durch Widerstandsfähigkeit und Langlebigkeit aus und sind daher bei schwierigen Betriebsbedingungen ideal.

Anbieter zum Thema

Baß Antriebstechnik GmbH

GGB Heilbronn GmbH

Novotechnik Messwertaufnehmer OHG

NKE Austria GmbH

Neben Käfigen können auch andere Lagerkomponenten mit der amorphen Kohlenstoffbeschichtung der Oberflächen versehen werden. Um die Leistungsfähigkeit insbesondere von Radialzylinderrollenlagern und Radialrillenkugellagern zu verbessern, verwendet NKE bei schwierigen Betriebsbedingungen einen Käfig aus Materialien höherer Festigkeit mit einer amorphen Kohlenstoffschicht, der DLC-Beschichtung mit dem Nachsatzzeichen SQ202. Diese erhöht die Widerstandsfähigkeit gegen Bruch und verringert den Reibungsbeiwert zwischen Wälzlagerschultern und Käfig, so dass selbst bei schwierigen Schmierbedingungen kein frühzeitiger Verschleiß oder ein Fressen auftritt. Bevorzugter Werkstoff für den Käfig ist Stahl, wobei eine einteilige Stahlmassivkäfigausführung mit Innen- oder Außenringführung, in Abhängigkeit der Lagerbauform, möglich ist. Die Käfige werden entsprechend mit FPA bzw. FPB bezeichnet.

An die Beschichtung werden folgende Anforderungen gestellt: Sie muss hart und verschleißfest sein und für die Dauer des Betriebs auf der Oberfläche verbleiben. Die Beschichtung schützt durch den niedrigen Reibungsbeiwert und ihre guten Gleiteigenschaften vor allem gegen adhäsiven Verschleiß und ist auch bei Mangelschmierung hoch belastbar. Eine der wichtigsten Eigenschaften der Beschichtung ist, dass Verschleiß und somit Abriebpartikel, welche von dem Schmierfett im Lager gehalten werden, verhindert werden. Der Abnutzungsprozess lässt sich zwar nicht vollständig aufhalten, aber durch eine Beschichtung kann die Verschleißfestigkeit der Stahlkäfige deutlich erhöht und ein Fressen der Käfigführungsflächen unterbunden werden. Die Gebrauchsdauer von Lagern lässt sich dadurch bei schwierigen Betriebsbedingungen wesentlich verlängern. NKE verwendet die Beschichtung nicht nur für Käfige – praktisch alle Lagerkomponenten können mit dieser Oberflächenbeschichtung angeboten werden.

Bei anwendungsspezifischen Tests der Beschichtung wurden gemeinsam mit einem Kunden sehr positive Ergebnisse erzielt. Eine deutliche Erhöhung der Gebrauchsdauer der Lager und ein Abstellen des mechanischen Versagens konnten erreicht werden. Im direkten Vergleich mit unbeschichteten Messingkäfigausführungen sind die SQ202-beschichteten Stahlkäfige in schwierigen Anwendungsfällen in Bezug auf Verschleiß und Festigkeit eindeutig im Vorteil. (bm)
