Identifikationssysteme Viel Potenzial für die Optimierung industrieller Prozesse

Von Oliver Pütz-Gerbig 6 min Lesedauer

Anbieter zum Thema

Leuze electronic GmbH & Co. KG
Lenord, Bauer & Co. GmbH
TURCK GmbH
ISG Industrielle Steuerungstechnik GmbH

Automatische Identifikationssysteme wie 1D/2D-Code- und RFID-Lesegeräte bewähren sich seit langem etwa bei der Steuerung industrieller Produktionsprozesse. Mit Industrie 4.0 ist die Digitalisierung in den Fokus der Automatisierung gerückt. Welche Anforderungen sind damit für moderne Identifikationssysteme verbunden?

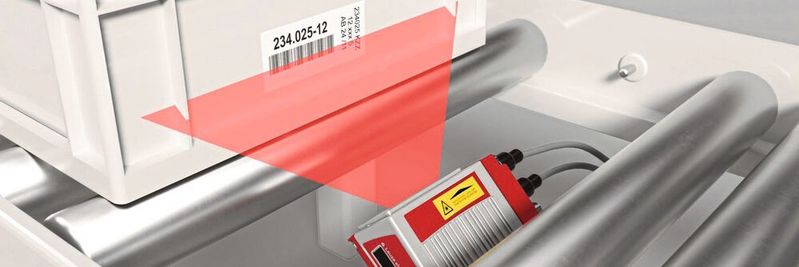

Frontseitige Behälteridentifikation unter extremen Neigungswinkeln mit dem Barcodeleser BCL 300i von Leuze.(Bild: Leuze Electronic GmbH + Co. KG)
Frontseitige Behälteridentifikation unter extremen Neigungswinkeln mit dem Barcodeleser BCL 300i von Leuze.
(Bild: Leuze Electronic GmbH + Co. KG)

Längst den Kinderschuhen entwachsen: Der klassische Barcode als optisches Identifikationssystem wurde in den 70er Jahren des 20. Jahrhunderts eingeführt. Inzwischen ist er weltweit flächendeckend in verschiedenen Ausprägungen (z. B. GS1-128, Datamatrix, QR-Code, Aztec-Code) in Gebrauch.

Die Bedeutung als wichtigstes Identifikationsmedium verdankt der Barcode – beispielsweise in Form eines gedruckten Etiketts – seiner einfachen Anwendbarkeit, seinen sehr geringen Kosten und einer durchgängigen weltweiten Standardisierung. Der Strichcode ist ein alltäglicher Begleiter in unserem persönlichen Umfeld geworden – und in industriellen Anwendungen.

Bildergalerie

Eine weitere bewährte Identifikationstechnologie: Radio Frequency Identification (RFID). Diese Technologie nutzt die elektromagnetische Wechselwirkung im Radiofrequenzbereich zwischen meist passiven RFID-Datenträgern (sogenannten Tags) und einer das elektromagnetische Feld erzeugenden Antenne. Erste Anwendungen in der Praxis kamen bereits Ende der 80er Jahre auf den Markt (zum Beispiel die elektronische Wegfahrsperre).

Große Verbreitung erhielt die Technologie dann Anfang der 2000er Jahre mit der Verfügbarkeit neuer Frequenzbereiche (HF und UHF), als die kontaktlosen Kartensysteme eingeführt wurden und kostengünstige RFID-Label vor allem im Retail-Markt neue Möglichkeiten für automatisierte Logistikprozesse zuließen.

Vorteile von RFID gegenüber Barcode

Die Vorteile von RFID gegenüber Barcode liegen auf der Hand: im Gegensatz zum Barcode ist keine direkte Sichtverbindung zwischen Datenträger und Lesegerät erforderlich. Und häufig besonders wichtig: Durch Speichern zusätzlicher Daten auf dem RFID-Datenträger trägt jedes gekennzeichnete Objekt neben seiner einzigartigen individuellen Kennung (die sogenannte Unique ID bzw. der Electronic Product Code – EPC) zusätzlich dezentral gespeicherte Zusatzinformationen über seine Eigenschaften, seinen Lebenslauf oder seinen momentanen Status.

Nach vielen Jahren der gezielten technischen Weiterentwicklung und mit umfassender Erfahrung in unterschiedlichen Industriebranchen und Anwendungen in praktisch allen industriellen Produktionsprozessen und in der Supply Chain hat sich RFID zu einer etablierten zuverlässigen Identifikationstechnologie entwickelt. Sie spielt ihre Vorteile gegenüber dem Barcode aus wenn die Applikationsbedingungen sowie die Kosten-Nutzen-Rechnung den Einsatz von RFID erlauben.

RFID kontra Barcode?

Beide Technologien findet man heute in friedlicher Koexistenz vor allem in Track-&-Trace-Anwendungen; beispielsweise in der Automobilindustrie, wo es darum geht, Produktionsprozesse durchgängig zu überwachen und dabei sämtliche für die Bauteilversorgung erforderlichen Materialflüsse im Blick zu haben. Damit verknüpft sind weitere Statusinformationen über den Zustand der Maschinen und Anlagen sowie die Steuerung von Behälterkreisläufen und die Lagerverwaltung.

Buchtipp

Die Sensortechnik ist eine Schlüsseltechnologie für das Messen, Steuern und Regeln von mechatronischen Systemen in der Automatisierung. Das Buch „Industriesensorik“ beschreibt anwendungsbezogene Fehleranalysen von Messsystemen, Sensoren und Sensorsystemen, jeweils ergänzt durch vollständig durchgerechnete Anwendungsbeispiele. Techniker und Ingenieure finden hierin Ideen und Lösungsansätze für ihre tägliche Arbeit.

Mehr erfahren bei Vogel Fachbuch

Als „Enabling Technology“ leisten sowohl laser- oder kamerabasierte optische Identifikationssysteme als auch RFID-Systeme heute einen wesentlichen Beitrag zur durchgängigen Automatisierung und Prozessverfolgung. Und mehr noch: Sie liefern die Basisdaten für ein digitales Abbild der Produktion inklusive aller beteiligten Komponenten und logistischen Prozesse.

Erforderliche Entwicklungen für Auto-ID-Systeme

Die durch Industrie 4.0 bzw. Industrial IoT in Gang gesetzte Evolution der klassischen Produktion hin zur „Smart Factory“ und der Logistik hin zum „Smart Material Flow“ verlangt gleichzeitig die Anpassung etablierter Auto-ID-Systeme an die erweiterten Anforderungen digital vernetzter Systeme im Shopfloor. Die dadurch erforderlichen Entwicklungen erstrecken sich auf:

  • Funktionalität
  • Kommunikationsfähigkeit
  • Performance

1. Funktionalität

Ein wichtiger Schritt zur Optimierung von AutoID-Systemen im Hinblick auf die Digitalisierung der Produktionsprozesse ist die Zustandsüberwachung. Diese erfordert eine Integration von Sensoren in die AutoID-Geräte. Diese Sensoren ermöglichen ein Condition Monitoring des Lesegeräts und liefern zyklisch Informationen über den Gerätezustand, warnen bei Unregelmäßigkeiten in der Qualität des Erfassungsvorgangs und erlauben über nachgelagerte Analysen ein rechtzeitiges Eingreifen oder eine vorausschauende Wartung des Systems.

Auch das Einbinden von externen Sensoren, um neben der Objektidentifikation zeitgleich auch den aktuellen Zustand des Prozesses ermitteln und mit der auf dem Datenträger gespeicherten Objekt-ID verknüpfen zu können, bietet einen erheblichen Nutzen für die Optimierung der Prozesstransparenz. Über die Funktion als IO-Link-Master kann ein Auto-ID-Gerät beispielsweise sehr einfach Daten mehrerer am Leseort installierter IO-Link-Sensoren einsammeln und – entweder an ein Steuerungssystem weiterleiten – oder bei entsprechender Hardware-Ausstattung sogar über geeignete Software-Applikationen im Gerät selbst vorverarbeiten.
