Spritzgießen Verbundbauteile aus Partikelschaum und Thermoplast

Auf der Fakuma 2014 präsentierte Arburg ein Beispiel für Funktionsintegration: Das Parktikelschaum-Verbundspritzgießen (PVSG) kombiniert mehrere Funktionen und deckt verschiedene Produktionsschritte, wie Schäumen und Spritzgießen, ab.

Anbieter zum Thema

GGB Heilbronn GmbH

ARBURG GmbH + Co KG

Zusammen mit den Partnern Ruch Novaplast (Schaumtechnik) und Krallmann (Werkzeugtechnik) zeigte Arburg eine Praxisanwendung des PVSG-Verfahrens in der nun vierten Entwicklungsstufe.

Integrierte Schäumanlage

Die Fertigungszelle mit integrierter kompakter Schäumanlage produziert zunächst ein geschäumtes Vorprodukt. Ein mobiler Agilus-Sechs-Achs-Roboter mit Selogica-Bedienoberfläche von Kuka, der auf einer weiteren Linearachse verfährt, übernimmt dieses Vorprodukt und legt es in ein Spritzgießwerkzeug ein. Dort wird mit einer Zykluszeit von 38 s ein Gewinde stoffschlüssig angespritzt. Anschließend wird das 2,85 g schwere Fertigteil über eine nachgeordnete Anlage verpackt und etikettiert.

Das Verbundteil aus einer geschäumten und einer gespritzten Kunststoffkomponente kann in einem weiteren Schritt als Normteil zum Beispiel in ein geschäumtes Gehäuse integriert werden, um Medienleitungen einfach und dicht anzuschließen. Ein Beispiel für dieses Verfahren sind standardisierte Gehäusedurchführungen und Befestigungselemente der Nova Feed&Fix-Serie von Ruch Novaplast, die PVSG-Normteile und Leichtbau-Verbundteile kombinieren. Damit lassen sich etwa Abdichtsysteme für Kabel und Sensoren oder für Heizungs-, Klima- und Lüftungsgeräte sowie Wasserauffangsysteme realisieren.

PVSG: Stoffschlüssige, unlösbare Verbindungen

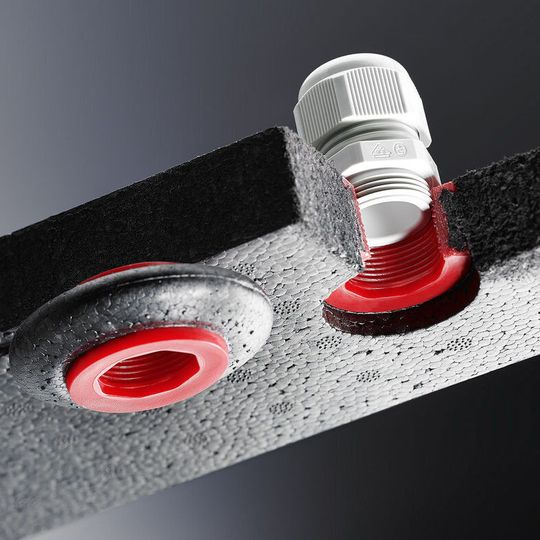

Das Partikelschaum-VerbundSpritzgießen (PVSG) verbindet Partikelschäume und thermoplastische Kunststoffe durch den Spritzgießvorgang unlösbar miteinander. Die positiven Eigenschaften der Partikelschäume lassen sich so mit den Vorteilen von Thermoplasten zu funktionellen Leichtbauteilen kombinieren. Es entsteht eine feste und dauerhaft stoffschlüssige Verbindung zwischen beiden Komponenten. (lz)
