Visualierungssoftware Texte und Symbole einfach in CATIA V5 integrieren

Vision Numeric hat die Version 5.10 seiner Software Type3 herausgebracht. In der Version wurde die Bedienung für das Integrieren von Texten oder Symbolen mit wenigen Mausklicks in der CAD-Software CATIA V5 vereinfacht.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

invenio AG

Bechtle PLM Deutschland GmbH

Vision Numeric

Type3 nutzt den Parameter-Baum von CATIA für die direkte Eingabe von Text, der danach modifiziert werden kann, ohne den aufwendigen Im- oder Export von Dateien (etwa .dxf). Zudem können mit dem Vektorisierungswerkzeug der Software Symbole oder Logos leichter integriert werden. Alternativ ermöglicht es die Type3-Bibliothek, das gewünschte Element auszuwählen und mit einem einfachen Mausklick zu positionieren. Auch die Aufnahme und Bearbeitung von Texten in CATIA wurden verbessert. In der Vergangenheit musste zunächst eine Kurve gezeichnet werden, um Text zu positionieren. Durch die neue Funktion "Text ab einem Punkt" genügt dazu heute eine einzelne Markierung. Der Text kann in neun verschiedenen voreingestellten Positionen platziert werden (oben links, Mitte, etc.).

Text direkt auf eine gekrümmte Linie schreiben

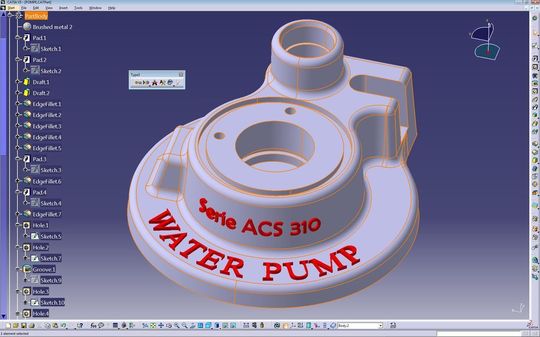

Mit der Funktion "Text im Bogen" lässt sich der Text direkt auf einer gekrümmten Linie definieren, indem drei verschiedene Elemente (Mittelpunkt, Radius, Anfangswinkel) ausgewählt werden. Zusätzlich wurden die Algorithmen für Projektion und Abbildung komplett neu geschrieben, um die Ergebnisse zu verbessern und die Anzahl der nötigen Operationen zu verringern. Bei der neuen Funktion "konische Abbildung" wurden Verformungen des Textes oder des Bildes verringert. Beim Einsatz auf Oberflächen mit wesentlich konischer Form ergeben sich kaum erkennbare Verformungen. Neu ist auch die Möglichkeit, Texte auch direkt in Makros zu integrieren und damit die Arbeit zu beschleunigen. Die neue Version 5.10 arbeitet ohne Hardware-Schlüssel (Dongle) unter einer Flexnet-Publisher-Lizenz. Diese Lizenz vereinfacht zudem die Implementierung von Type3 CAA V5.10. Zum Beispiel lässt sich damit sofort die aktuelle Nutzung der Lizenzen in den einzelnen Abteilungen herausfinden, um die vorhandenen Ressourcen zu optimieren. (jus)
