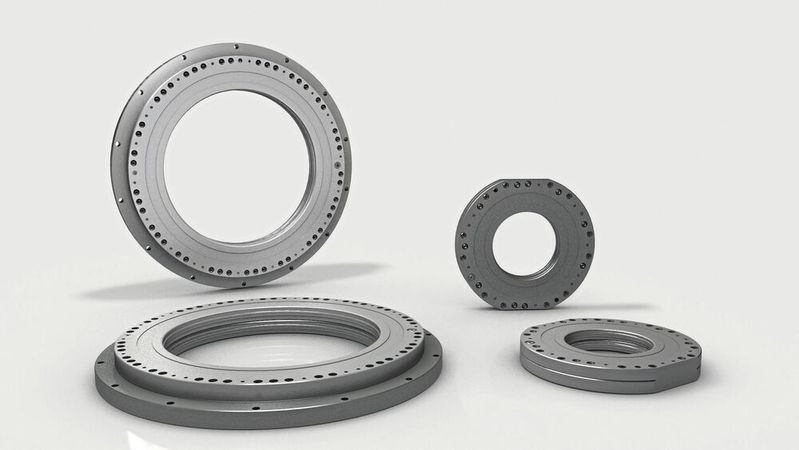

Die Rotoclamp-Klemmsysteme von Hema eignen sich ideal für rotatorische Positionsklemmungen in Achsen, Tischen und Schwenkköpfen von Maschinen. Individuelle Sonderlösungen kommen bei besonders engen Bauräumen zum Einsatz.

Viele Maschinen und Anlagen in der industriellen Fertigung verfügen über Achsen und Spindeln, die in verschiedenen Arbeitspositionen sicher geklemmt werden müssen. Für diese Anwendungen bietet Hema das Rotoclamp: ein rotatorisches Klemmsystem, das auch als Fail-Safe-Sicherung eingesetzt werden kann.

Rotoclamp zeichnet sich durch hohe Klemmkräfte bei relativ niedrigen Betriebsdrücken aus. Die Klemmung basiert auf dem Prinzip des Federspeichers: Im Regelbetrieb wird ein gummiertes Federblech mit Druckluft beaufschlagt und verkürzt sich dabei. Die Klemmelemente heben dadurch von der Welle ab und geben diese frei. Fällt die Pneumatik aus, kehren die Federbleche sofort in ihre ursprüngliche Position zurück und fixieren die Welle mit großer Kraft. Durch zusätzliche Druckluftbeaufschlagung der äußeren Federmembrankammer mit der Booster-Funktion kann bei Bedarf die Klemmkraft weiter erhöht werden. Bei Energieausfall wird die stillstehende Achse sofort geklemmt (Fail-Safe-Version). Die Reaktionszeit ist dank der Pneumatik besonders kurz. Rotoclamp ist in einer innen- und einer außenklemmenden Version lieferbar und kompatibel zu allen in der Industrie üblichen Wellengrößen.
