Sicherheitsbremse Sicherheitsbremse und sichere Ansteuerung – das perfekte Team zur Risikominimierung

Eine Sicherheitsbremse muss auch sicher angesteuert werden, damit sie zur Risikominimierung in Maschinen und Anlagen beitragen kann. Die sichere Bremsenansteuerung ROBA-SBCplus ist Sicherheits-Schützschaltungen technisch in jeder Beziehung überlegen. Das vom TÜV baumustergeprüfte Modul ist einsetzbar bis zum höchsten Performence Level PLe und Safety Integrity Level (SIL) 3.

Anbieter zum Thema

Lenord, Bauer & Co. GmbH

Baß Antriebstechnik GmbH

Actronic-Solutions GmbH

Chr. Mayr GmbH & Co. KG

Von Maschinen, Anlagen und allen anderen technischen Einrichtungen gehen Gefahren für den Menschen aus. Um Menschen in solchen Situationen vor allen Gefahren zu schützen, müssen zunächst die verbleibenden funktionalen Risiken gemäß der heute obligatorischen Sicherheitsnorm DIN EN ISO 13849-1 beurteilt und anschließend geeignete Maßnahmen zur Risikominimierung getroffen werden.

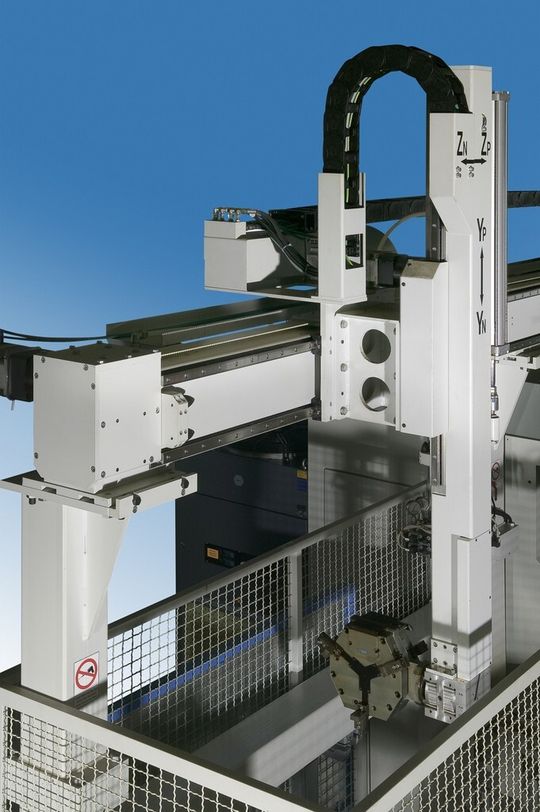

Bei der Risikobeurteilung von Antriebsachsen wird häufig der Fehler gemacht, dass die Bremse und oft auch die Bremsenansteuerung nicht in die Betrachtung einbezogen werden. Die Bremse wird als mechanisches Bauteil gesehen und fällt unter die funktionale Sicherheit gemäß der Norm DIN EN ISO 13849-1. Die Risikobeurteilung führt zu einem erforderlichen Performance Level PLr, der durch geeignete Maßnahmen mindestens erreicht werden muss.

Mauerstettener Bremsenspezialist mit Sicherheitsbremsen

mayr Antriebstechnik entwickelt und fertigt Sicherheitsbremsen, die sich seit vielen Jahren erfolgreich in Personenaufzügen, bühnentechnischen Einrichtungen und vertikalen Achsen bewähren. Ergänzend dazu bietet der Mauerstettener Bremsenspezialist mit dem Modul ROBA-SBCplus auch eine sichere Bremsenansteuerung, die gemeinsam mit dem Sicherheitsexperten Pilz entwickelt wurde.

Das Bremsenansteuerungsmodul ROBA-SBCplus arbeitet mit verschleißfreien elektronischen Halbleitern und erreicht dadurch praktisch unbegrenzte Schalthäufigkeit und Schaltzuverlässigkeit. Das vom TÜV Süd baumustergeprüfte Modul hat einen sicheren inneren Aufbau. Es ist einsetzbar bis zu Perfomance Level PLe und Safety Integrity Level (SIL) 3.

Zahlreiche weitere Sicherheitsfunktionen ermöglichen eine umfassende Fehlerdiagnose. Die Ausgangsspannung für die Bremse wird überwacht. Eine zu hohe Spannung an der Bremse könnte beim Abschalten die Abfallzeit gefährlich verlängern, wenn dadurch beispielsweise eine vertikale Achse unzulässig weit durchsackt. Die Überwachung der Schaltzeiten, die Einfluss auf den Bremsweg haben, ist deshalb weiterer Bestandteil der integrierten Fehlerdiagnose.

Mit deutlich höhere Zuverlässigkeit und Sicherheit

Das neue Bremsenansteuerungsmodul ROBA-SBCplus ist Sicherheits-Schützschaltungen technisch in jeder Beziehung überlegen. Durch elektronische, verschleißfreie Halbleiterkontakte bietet es deutlich höhere Zuverlässigkeit und Sicherheit. Ein weiterer großer Nachteil der Schützsteuerung ist die aufwändige „Hardware“. Das Modul ersetzt einen Schnellschaltgleichrichter mit Spannungsumschaltung (zum Beispiel ROBA-switch), ein Sicherheitsrelais, zwei Schütze mit Spiegelkontakten und eine Funkenlöschung. Die Reduzierung der Funktionsbausteine spart erheblich Platz im Schaltschrank.

Größtes Einsparpotential wird erreicht, wenn die Leistungsfähigkeit des Moduls ROBA-SBCplus voll genutzt wird und zwei Bremsen gleichzeitig sicher angesteuert werden. Anschließbar sind Bremsen bis 5 A Nennstrom. Die beiden Bremsen müssen nicht baugleich sein.

Durch die zahlreichen integrierten Sicherheitsfunktionen kann das Modul ROBA-SBCplus sehr einfach und schnell durch Eingabe von Parametern an die jeweilige Bremse und die jeweiligen Anlagenanforderungen optimal angepasst werden.

Das Ansteuerungsmodul wird für jede Bremse einzeln parametriert, beispielsweise zur Bestimmung der Einschaltspannung (Übererregung), Übererregungszeit, Haltespannung, Art der Abschaltung (schnelle oder langsamere (Freilauf) Abschaltung).

In unterschiedlichen sicherheitskritischen Applikationen einsetzbar

Die sichere Bremsenansteuerung ROBA-SBCplus ist durch die einfache Parametrierbarkeit in unterschiedlichen sicherheitskritischen Applikationen einsetzbar, wenn eine Eingangsspannung am Leistungskreis von 24 bis 48 VDC zur Verfügung steht. Zu den prädestinierten Einsatzfeldern zählen zum Beispiel Maschinen und Einrichtungen in den Bereichen Fertigung, Handling und Montage, die mit schwerkraftbelasteten Achsen arbeiten.

Weiteres bevorzugtes Einsatzfeld sind bühnentechnische Einrichtungen. Bühnenwinden in der Obermaschinerie bewegen Kulissen, Scheinwerfer und andere schwere Lasten, die unter keinen Umständen abstürzen dürfen. Deshalb sind diese Winden mit sicheren, redundanten Bremsen ausgestattet, die auch sicher angesteuert werden müssen.

In Vertikalachsen wird die sichere Ansteuerung ROBA-SBCplus bevorzugt mit der vom TÜV Süd baumustergeprüften Sicherheitsbremse ROBA-topstop kombiniert. Bei der Entwicklung dieser modular aufgebauten Bremsenbaureihe wurden nicht nur die sicherheitsrelevanten Aspekte berücksichtigt, sondern auch die konstruktiven Gegebenheiten der Antriebseinheiten in Vertikalachsen.

ROBA-topstop Bremsen können aufgrund ihrer angepassten Flanschabmessungen problemlos in bestehende Konstruktionen zwischen Servomotor und Gegenflansch integriert werden. Durch den modularen Aufbau lassen sich sehr unterschiedliche Ausführungen kreieren, zum Beispiel mit Welle oder Hohlwelle, mit elastischer Kupplung, mit zusätzlicher Sicherheitskupplung zur Drehmomentbegrenzung oder mit zwei voneinander unabhängigen Bremsen.

Sicherheitsbremsen für bühnentechnische Einrichtungen

In der Bühnentechnik sind für den Einsatz im sicherheitskritischen Bereich grundsätzlich nur redundante Bremsen gemäß DIN 56950-1 wie beispielsweise die ROBA-stop-silenzio zulässig. Ein Modul ROBA-SBCplus kann beide Bremskreise sicher ansteuern und überwachen. Beide Kreise sind getrennt parametrierbar. Damit lässt sich beispielsweise das Bremsverhalten beeinflussen.

mayr Antriebstechnik ist weltweit führend bei Sicherheitsbremsen für Personenaufzüge, bühnentechnische Einrichtungen und vertikale Achsen. Das gemeinsam mit der Firma Pilz entwickelte Bremsenansteuerungsmodul ROBA-SBCplus ist die perfekte Ergänzung für diese baumustergeprüften Sicherheitsbremsen. (hö)

mayr stellt auf der Hannover Messe aus. Halle 25, Stand D28
