Schraubenverbindung Sechskantige Reaktionsscheibe reduziert Vorspannkraftverlust

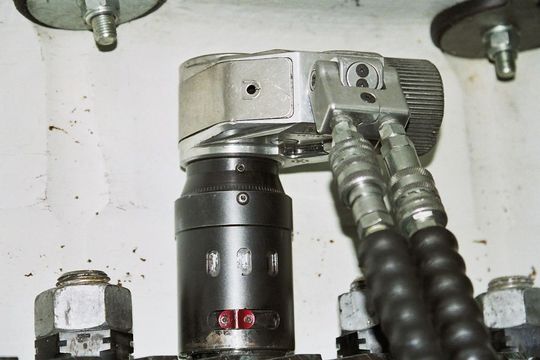

Hytorc hat mit der Disc eine sechskantige Reaktionsscheibe entwickelt, mit der eine Montagevorspannkraft bei Schraubverbindungen nach DIN 18800 erreicht wird.

Anbieter zum Thema

Novotechnik Messwertaufnehmer OHG

WITTENSTEIN SE

ISG Industrielle Steuerungstechnik GmbH

HYTORC

Mit dem Erreichen der allgemeinen bauaufsichtlichen Zulassung ist auch die Verwendbarkeit im Sinne der Landesbauordnungen nachgewiesen. Damit ist ein Standard erreicht, der in der Windenergiebranche umgesetzt werden kann: Vorspannkraftstreuungen werden auf ein Mindestmaß reduziert, das Kosten-Nutzen-Verhältnis wird aufgrund der Standardisierung der Schraubverbindungen optimiert. Gleichzeitig wurde die Arbeitssicherheit bei beengten Montagebedingungen verbessert. Die Reaktionsscheibe Disc optimiert nicht nur die herkömmliche Verschraubung mit hydraulischen Drehmomentschraubern, sondern wurde gegenüber dem alternativ einsetzbaren hydraulischen Dehnzylinder verbessert.

Vorspannkraftverlust liegt bei maximal 6 Prozent

Unabhängige Untersuchungen haben bestätigt, dass der Vorspannkraftverlust mit dem Dehnzylinder beim Ablassen des Öldrucks unkontrolliert bis zu 60% betragen kann, vor allem bei kurzen Schrauben. Mit der Disc reduziert sich dieser Verlust auf maximal +6%. Zudem kann mit der Disc handfrei und ohne den Einsatz eines Gegenarms verschraubt werden. Hingegen müssen beim Dehnzylinder die Muttern vor dem Ablassen des hohen Öldruckes (üblicherweise 1.500 bar) von Hand beigelegt werden. Für die Reaktionsscheibe können handelsübliche hydraulische bzw. pneumatische Drehmomentschrauber genutzt werden. Die Disc ist als standardisierte und multifunktionale Verschraubungslösung ausgelegt - damit ist ein Einsatz an jeder Windenergieanlage gewährleistet. (jus)
