Niettechnik Schließringbolzen-System für Multi-Klemmbereich

Von Goebel

Anbieter zum Thema

Vogel Communications Group GmbH & Co. KG
Goebel GmbH
mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik
invenio AG
Actronic-Solutions GmbH

Schließringbolzen-Systeme sind eine Alternative zu Schraubverbindungen, wenn die Fügung dauerhaft bestehen bleiben soll. Goebel bietet jetzt mit G-Grip ein patentiertes Schließringbolzen-System aus Edelstahl an, das mit zwei Bolzenlängen und -durchmessern sowie dazugehörigen Schließringdurchmessern Klemmbereiche von 1,57 bis 31,75 Millimetern abdecken kann.

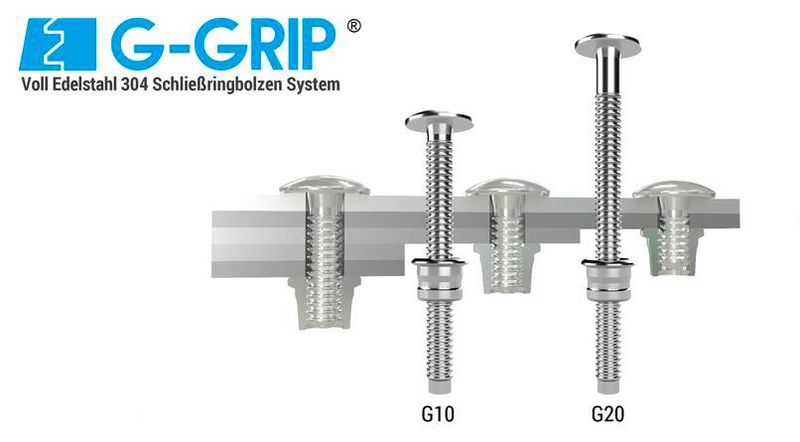

Eine Bolzenabmessung des G-Grip deckt 14 herkömmliche Längen und damit einen großen Klemmbereich ab. Die überschüssige Länge wird bei der Montage kontrolliert sauber abgebrochen. (Bild: Goebel)
Eine Bolzenabmessung des G-Grip deckt 14 herkömmliche Längen und damit einen großen Klemmbereich ab. Die überschüssige Länge wird bei der Montage kontrolliert sauber abgebrochen.
(Bild: Goebel)

Wesentliches Merkmal des G-Grip-Schließringbolzen-Systems von Goebel ist das Multi-Klemmbereich-Design. Dabei deckt eine Abmessung ganze 14 Bolzen des klassischen Sechs-Rillen-Schließringbolzen-Systems ab. So können Anwender die benötigten Bolzenabmessungen auf wenige Längen reduzieren. Die G-Grip-Bolzen sind mit dem Durchmesser 4,8 Millimeter (3/16 Zoll) und 6,4 Millimeter (1/4 Zoll) erhältlich. Für beide Bolzendurchmesser gibt es zwei Längen mit entsprechendem Klemmbereich:

  • G10 Klemmberiech: 1,57 - 15,88 Millimeter // .062 - .625 inch
  • G20 Klemmberiech: 7,92 - 31,75 Millimeter // .312 - 1.250 inch

Wie Goebel mitteilt, verfügt der G-Grip über eine hohe Korrosionsbeständigkeit, da er aus AISI 304 Edelstahl gefertigt ist. Auch die Vibrationsbeständigkeit sei hoch. So sollen sich Bolzen und Schließring beim Setzvorgang verriegeln und somit gleichbleibende Vorspannkräfte, Zug- und Scherwerte im montierten Zustand garantieren. Auch der kontrolliert brechende Schließringbolzen innerhalb des Schließrings schaffe eine reibungslose, sichere und einfache Installation. Der G-Grip kann laut Goebel mit verschiedenen Setzgeräten verarbeitet werden – vom manuellen Handgerät (GO-12-P) über ein akkubetriebenes Setzgerät (GO-LB1) bis hin zu einem pneumatischen Setzgerät (Airpower7).

Goebel kann den G-Grip nach dem Automobilstandard PPAP Level 3 anbieten. Das DIBt/ETA Zertifikat soll in Kürze folgen.
