Kupplungen Versatzausgleich in alle Richtungen

Von Mirco von Stein, Freier Fachjournalist, Darmstadt 3 min Lesedauer

Anbieter zum Thema

Ringspann GmbH
OSWALD Elektromotoren GmbH
Novotechnik Messwertaufnehmer OHG
ORBIT GmbH Antriebstechnik

Ringspann bringt drei neue Wendelkupplungen auf den Markt. Sie sind verschleißfrei und besonders stabil, selbst bei großen Winkel-, Schräg-, Radial- und Axialverlagerungen.

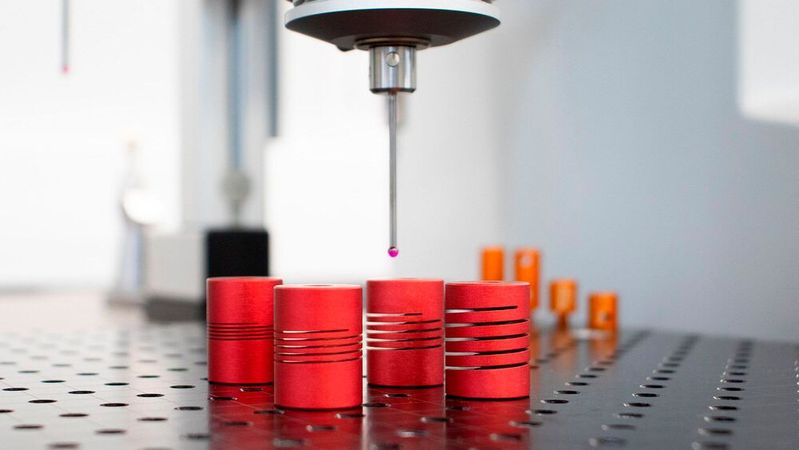

Die Wendeln verleihen den Kupplungen flexible Bereiche, deren Elastizität sich genau berechnen lässt.(Bild: Ringspann)
Die Wendeln verleihen den Kupplungen flexible Bereiche, deren Elastizität sich genau berechnen lässt.
(Bild: Ringspann)

Ringspann erweitert sein Portfolio um mehrere Bautypen kompakter Wendelkupplungen aus Stahl und Aluminium. Die Komponenten verbinden Ab- und Antriebswellen spielfrei und winkelsynchron. Im Gegensatz zu anderen Kupplungstypen können Wendelkupplungen sowohl den Winkel- und Schrägversatz als auch Radial- und Axialverlagerungen von Wellen ausgleichen – gleichzeitig und je nach Bauform sogar dreidimensional.

Bei den neuen Wendelkupplungen der Baureihe RBC handelt es sich um kompakte Wellenverbindungen, die aus einem Stück rostfreiem Stahl oder Aluminium gefertigt werden. Prägend für ihr Design ist ein zylindrischer Grundkörper, in dem eine oder mehrere helixförmig verlaufende Nute – die Wendeln – eingearbeitet sind. Diese spiralartige Formgebung verleiht der Kupplung einen oder mehrere flexible Bereiche mit exakt berechenbarer Elastizität.
