Mit der nächsten Generation Axioline E macht Phoenix Contact sein Remote-I/O-System für die Feldverdrahtung noch zukunftssicherer und setzt durchgängig auf die neue M12-Push-Pull-Schnellanschlusstechnik.

Rundsteckverbinder der Baugröße M12 begannen ihre Erfolgsgeschichte vor vielen Jahren. Mittlerweile haben sie sich in zahlreichen industriellen Bereichen durchgesetzt. Doch immer höhere Anforderungen an die Anschlusstechnik für die Feldverdrahtung – und damit an die M12-Steckverbinder – erfordern adaptierte Komponenten und Systeme. Daher setzt Phoenix Contact bei seinem Remote-I/O-System Axioline E für die Feldverdrahtung durchgängig auf die neue M12-Push-Pull-Schnellanschlusstechnik.

Heutigen und künftigen Anforderungen angepasst

Bei Axioline E der nächsten Generation handelt es sich um das an die aktuellen und zukünftigen Bedürfnisse angepasste Remote-I/O-System in Blockbauweise für die schaltschranklose dezentrale Automatisierung von Phoenix Contact. Aufgrund der Schutzart IP65/IP67/IP69 und eines vollvergossenen Zinkdruckguss-Gehäuses sind die Geräte für den direkten Einsatz in einer Maschine unter rauen industriellen Umweltbedingungen konzipiert. Ein erweiterter Temperaturbereich sowie die hohe Beständigkeit gegenüber Umwelteinflüssen, gängigen Kühl- und Schmiermitteln sowie Schweißperlen ermöglichen die Nutzung in vielen unterschiedlichen Applikationen.

Bildergalerie

Bildergalerie mit 6 Bildern

Neben den Standard-Digital-I/Os und den IO-Link-Mastern für die marktrelevanten Industrial-Ethernet-Protokolle umfasst das Portfolio ebenfalls eine Auswahl an neuen IO-Link-Devices mit verschiedenen Funktionen.

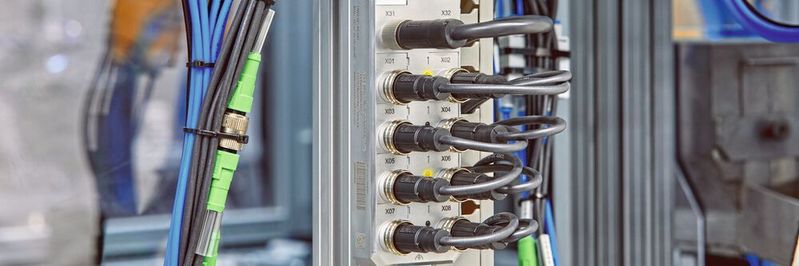

Durchgängig mit M12-Push-Pull-Schnellanschlusstechnik

Als erstes Remote-I/O-System am Markt unterstützt die nächste Generation der Axioline E-Geräte durchgängig die neue M12-Push-Pull-Schnellanschlusstechnik. Sowohl die Industrial-Ethernet-Devices ebenso wie die IO-Link-Devices erlauben eine Feldverdrahtung durch Leitungen mit Push-Pull-Schnellanschlusstechnik für die D-codierten und A-codierten M12-Anschlüsse. Durch die M12-Duo-Kontur ist auch weiterhin eine Feldverdrahtung auf Basis von klassischen Leitungen mit M12-Schraubsteckverbindern realisierbar.

Im Vergleich zur Anschlusstechnik mit konventionellen M12-Steckverbindern mit Standardgewinde zeigt sich die M12-Push-Pull-Schnellanschlusstechnik als bequeme und sichere Verkabelung – und das selbst bei beengten Platzverhältnissen und hoher Verkabelungsdichte. Wegen des einfachen und schnellen Steckens und Ziehens der M12-Steckverbinder im Geräte-Port verringert sich die Installationszeit gegenüber einer Schraubverbindung um bis zu 80 Prozent, was in deutlichen Kostenvorteilen resultiert. Zudem lassen sich die M12-Steckverbinder mit Push-Pull-Schnellanschlusstechnik einfach und werkzeuglos anschließen. Eine Rückmeldung durch das Verrasten des Anschlusssteckers sowie ein simpler Zugtest führen zu einer hohen Fehlersicherheit bei der Montage.

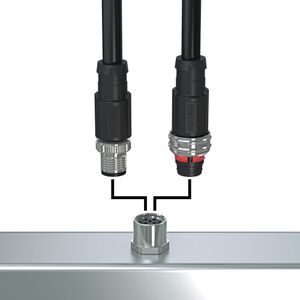

Darüber hinaus ermöglicht die M12-Duo-Kontur eine flexible Feldverdrahtung mit klassischen M12-Schraubverbindern oder der Push-Pull-Schnellanschlusstechnik. Bestehende Verkabelungskonzepte lassen sich so problemlos erweitern.

Sicher übertragen auch bei extremen Umwelteinflüssen

Das durchgängig normierte Push-Pull-Produktprogramm sorgt für eine weltweite Verfügbarkeit der Komponenten. Aufgrund der Standardisierung gemäß IEC 61076-2-010 ist die M12-Push-Pull-Schnellanschlusstechnik herstellerübergreifend kompatibel. Durch die Advanced Shielding Technology kann die M12-Push-Pull-Verkabelung ebenfalls in Anlagen verwendet werden, die starken Störeinflüssen ausgesetzt sind. Sogar unter extremen Umwelteinflüssen schützt die großflächige 360-Grad-Schirmanbindung die Daten- und Signalübertragung.

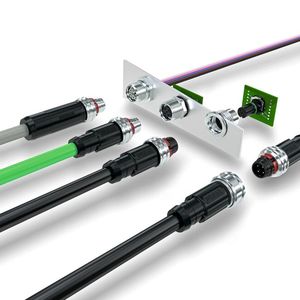

Die Standardisierung gemäß der IEC 61076-2-010 schafft die Grundlage für eine innovative Weiterentwicklung des bewährten M12-Steckverbinders. Neben der Normung ist vor allem eine durchgängige Systemtopologie erforderlich. Abgesehen von den Axioline E-Geräten mit M12-Push-Pull-Schnellanschlusstechnik benötigt der Endanwender auch M12-Push-Pull-Leitungen, Steckverbinder zur Selbstkonfektionierung sowie Verteilsysteme, um eine durchgängige Verdrahtung nach seinen Ansprüchen umzusetzen. Mit geschirmten und ungeschirmten M12-Push-Pull-Leitungen für Sensoren und Aktoren mit A-Kodierung, M12-Push-Pull-geschirmten Netzwerkleitungen mit D-Kodierung sowie konfektionierbaren M12-Steckverbindern mit Push-Pull-Schnellverriegelung stellt Phoenix Contact bereits seit einiger Zeit erste Produkte für eine nahtlose Systemtopologie bereit. Für die Zukunft zielt das Unternehmen auf den weiteren kontinuierlichen Ausbau des Portfolios an M12-Push-Pull-Schnellanschlusstechnik ab.

Der neue Standard IEC 61076-2-010 erlaubt eine harmonisierte normative Einbindung für sämtliche marktüblichen M12-Push-Pull-Schnellanschlussvarianten. Aufgrund der Norm lassen sich Automatisierungskomponenten in Zukunft mit einer durchgängigen, standardisierten Push-Pull-Schnellanschlusstechnik auf Basis von M12-Steckverbindern ankoppeln.

* Mats Kölling ist Produktmanager I/O-Systems bei der Phoenix Contact Electronics GmbH, Bad Pyrmont
