Positioniereinheit Positioniertisch mit Active-Drive-Antrieb

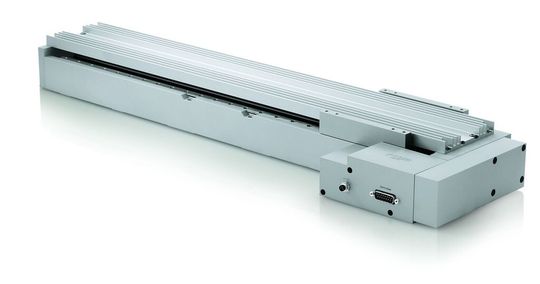

Für Positionieraufgaben in der Fertigungstechnik und Automatisierung bietet Physik Instrumente (PI) jetzt den Versteller M-417 mit einer Wiederholgenauigkeit von 0,5 µm über 500 mm Stellweg.

Anbieter zum Thema

FAULHABER Antriebssysteme

CADFEM Germany GmbH

DIRAK GmbH

Physik Instrumente (PI) SE & Co. KG

Der Antrieb des M-417 von PI besteht aus einem effizienten Active-Drive-DC-Motor mit integriertem 24-V-Verstärker, der auf eine Kugelumlaufspindel wirkt. Dadurch erreicht er eine Geschwindigkeit von 100 mm/s und ist gleichzeitig auf lange Betriebsdauern ausgelegt. Die Kugelumlaufführung ermöglicht seine hohe Führungsgenauigkeit von 100 µrad über den gesamten Stellweg. Ein am Motorschaft platzierter inkrementeller Rotationsencoder übernimmt die Positionsregelung. Die unidirektionale Wiederholgenauigkeit beträgt dabei 0,5 µm. Der M-417 ist 120 mm breit und 56 mm hoch. Das Grundprofil aus entspanntem Aluminium sorgt für eine hohe Stabilität des Verstellers.

Das Active-Drive-System ermöglicht einen hohen Wirkungsgrad, da Leistungsverluste zwischen Verstärker und Motor reduziert werden. Der Motor wird über pulsweitenmodulierte (PWM-) Signale angesteuert. Die Betriebsspannung wird durch einen im Motorgehäuse integrierten Verstärker erreicht. Da kein externer linearer Verstärker benötigt wird, reduzieren sich auch die Kosten und der Aufbau wird kompakter. Außerdem wird Störstrahlung vermieden, da Verstärker und Motor zusammen in einem geschirmten Gehäuse montiert sind. (lz)
