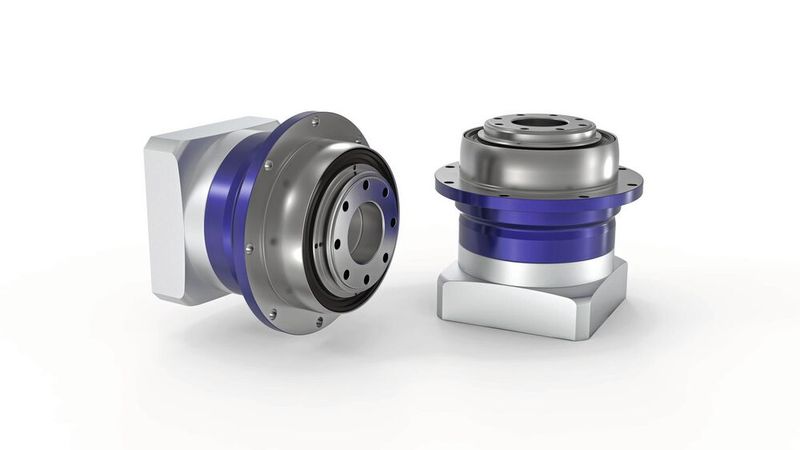

Das minimierte Verdrehspiel und die gesteigerte Aufnahmefähigkeit hoher externer Kräfte, wie sie das kompakte Planetengetriebe NTP von Wittenstein bietet, sind in dieser Kombination im kostensensitiven Markt für Präzisionsgetriebe bislang nicht anzutreffen.

Mit dem neuen Flanschgetriebe NTP der alpha Value Line präsentiert die Wittenstein alpha GmbH ein neues Planetengetriebe mit minimiertem Verdrehspiel, das hohe Kräfte aufnehmen kann. Dank mikrogeometrisch optimierter Verzahnungskomponenten weist es zudem reduzierte Laufgeräusche bei gleichzeitig verbessertem Gleichlaufverhalten auf. Für Hersteller, die ihre Maschinen auf eine möglichst geringe Aufstellungsfläche hin optimieren, ist zudem die besondere Kompaktheit des NTP ein wichtiges Merkmal. Das Getriebe – schnell erkennbar am blauen Gehäuse mit umlaufendem Designelement – bietet durch seine platzsparende Baulänge eine besondere Drehmoment- und Leistungsdichte.

Bildergalerie

Bildergalerie mit 5 Bildern

Das NTP hat gleich zwei Vorbilder im Portfolio von Wittenstein alpha:

• 1. das wirtschaftliche NPT-Getriebe für Applikationen mit Standardanforderungen an Merkmale wie beispielsweise die Positioniergenauigkeit und

• 2. das im technologischen High-End-Segment beheimatete, spielarme Planetengetriebe TP+ für maximale Performance-Anforderungen.

Mit dem NTP adressiert Wittenstein alpha im Markt der Präzisionsgetriebe ein stetig wachsendes Anwendungssegment, das sich der Bedeutung performanter Getriebe durchaus bewusst ist – aus Preisgründen aber eine Lösung zwischen Standard und High-End sucht. Ein Getriebe, das besondere Drehmomentdichte sowie reduziertes Verdrehspiel bietet und dabei höhere externe Kräfte aufnehmen kann als Getriebe für Standardapplikationen, wird von vielen Anwendern im Werkzeug- und Verpackungsmaschinenbau oder auch von Herstellern von Handlings- und Automationslösungen als wünschenswert empfunden.

Das neue NTP ist genau das. So wurde für die neue Produktbaureihe eine Abtriebslagerung mit verstärkten Wälzlagern entwickelt, mit der das NTP, verglichen mit dem relevanten Marktstandard, deutlich höhere externe Kräfte kompensieren kann – und neue Freiheitsgrade in der Maschinenkonstruktion eröffnet. Darüber hinaus erreicht das Verdrehspiel mit ≤5 arcmin einen Wert, der eine besondere Präzision und Wiederholgenauigkeit beim Positionieren gewährleistet. Für Applikationen, die ein noch geringeres Verdrehspiel oder gar nahezu Nullspiel erfordern, ist dann das Advanced-Line-Getriebe TP+ die richtige Alternative.

Getriebe

Wie Planetengetriebe funktionieren

Verzahnungskomponenten optimiert

Ein weiterer Meilenstein in der Entwicklung des NTP-Flanschgetriebes sind die komplett überarbeiteten Verzahnungskomponenten. Die technischen Verbesserungen betreffen vor allem deren optimierte Mikrogeometrie, wodurch das NTP im Vergleich zur bisherigen alpha Value Linie und zum Marktstandard verbesserte Gleichlaufeigenschaften erreicht. Zugleich konnten durch die neuen und hochwertigen Verzahnungskomponenten die Laufgeräusche und damit die Belastung durch akustische Emissionen im Einsatzumfeld reduziert werden.

Folgende Ausführungen des NTP sind erhältlich:

• Vier Baugrößen zwischen 015 und 045

• Maximale Drehmomente von 56 bis 800 Nm

• Übersetzungen von 4 bis 100

Im Vergleich mit anderen Getrieben und Fabrikaten dieses Marktsegmentes kann das NTP auch deshalb überzeugen, weil oft die Kombination mehrerer Merkmale ein neues Best-in-Class-Maß setzt. Mal hat das NTP wegen des geringen Verdrehspiels in Verbindung mit der höheren Drehmomentdichte die Nase vorne, mal punktet es durch seine überlegenen Kippmomente und das geringe Laufgeräusch, mal erhält es vom Maschinenbauer den Vorzug wegen seiner Verdrehsteifigkeit in Kombination mit der gesteigerten Aufnahme externer Kräfte. Schließlich ist es Maschinenbauern jetzt besser möglich, Getriebe von Wittenstein in Achsen mit unterschiedlichsten Anforderungen einzusetzen – passgenau differenziert in Preis und Performance und wahlweise konfigurierbar mit dem Wittenstein-Auslegungstool Cymex für die Berechnung kompletter Antriebsstränge.

Getriebe überzeugt bei Anwendungen mit Riemenantrieb

Die Sektoren Handling/Automation, Verpackungstechnik und Werkzeugmaschinen sind die wichtigsten Einsatzbereiche für das neue NTP. In der Handhabungstechnik – beim Fördern, Zuführen, Positionieren und Fixieren – werden viele Anwendungen mit Riemenantrieben gelöst. Hier überzeugt das NTP mit seiner kompakten Baugröße und der Möglichkeit, hohe externe Kräfte zu kompensieren. Analoges gilt für die Verpackungstechnik, in der Linearbewegungen gerne mit Riemenantrieben umgesetzt werden. Hier bietet das NTP zwei zusätzliche Vorteile: die hohe Wiederholgenauigkeit sowie – für den Bereich Nahrungsmittel – die Verfügbarkeit lebensmittelverträglicher, zugelassener Schmierstoffe. In Werkzeugmaschinen profitieren vor allem Applikationen rund um Werkzeugwechsler, Drehtischanwendungen oder einseitige Schwenkantriebe von Merkmalen wie Schutzklasse IP65, dem geringen Verdrehspiel und der hohen Positioniergenauigkeit sowie der geringen Geräuschentwicklung des Getriebes.

Drei Fragen an Christian Menth

1. Warum hat Wittenstein alpha das neue NTP-Getriebe entwickelt?

Jeder Markt, jede Anforderung hat besondere Ansprüche an Merkmale wie Verdrehspiel, Lebensdauer oder Drehmomentdichte. Mit dem NTP der alpha Value Line adressiert Wittenstein im Markt der Präzisionsgetriebe ein stetig wachsendes Anwendungssegment, das sich der Bedeutung performanter Getriebe durchaus bewusst ist – aber auch auf besondere Wirtschaftlichkeit achten muss. Genau für diese Zielgruppe haben wir mit dem NTP eine passende Good-enough-Lösung entwickelt.

2. Hat „good enough“ nicht auch einen Beigeschmack? Sicher kein Credo für einen Marktführer wie Wittenstein alpha, oder?

Jeder Markt, jede Anforderung hat besondere Ansprüche an Merkmale wie Verdrehspiel, Lebensdauer oder Drehmomentdichte. Mit dem NTP der alpha Value Line adressiert Wittenstein im Markt der Präzisionsgetriebe ein stetig wachsendes Anwendungssegment, das sich der Bedeutung performanter Getriebe durchaus bewusst ist – aber auch auf besondere Wirtschaftlichkeit achten muss. Genau für diese Zielgruppe haben wir mit dem NTP eine passende Good-enough-Lösung entwickelt.

3. Können Sie dies noch ein wenig genauer erläutern?

Das neue NTP überzeugt im Vergleich zum Wettbewerb zum einen mit der technischen Verbesserung der Verzahnungskomponenten. Daraus resultieren unter anderem ein verbesserter Gleichlauf und eine geringere Laufgeräuschentwicklung im Vergleich zum Marktstandard. Daneben ist – auch für Wittenstein alpha – ein Planetengetriebe mit solch leistungsfähigen Wälzlagern am Abtrieb ein Novum in diesem Produktsegment. Als Resultat kann das NTP im Marktvergleich damit punkten, deutlich mehr externe Kräfte aufnehmen zu können. Und auch das Verdrehspiel ist mehr als nur „good enough“ – es ist nahezu High-End. Und wer auf das „nahezu“ verzichten muss, weil zum Beispiel maximale Positionier- und Wiederholgenauigkeit gefragt sind, greift am besten zu unserem spielarmen Planetengetriebe TP+.

Digitalisierte Antriebstechnik

Maschinenstillstände intelligent reduzieren

* Christian Menth ist Produktmanager bei der Wittenstein alpha GmbH in Igersheim.
