Linearführungen zählen zu den Hidden Champions der Prozessautomation. Doch welche passt zur jeweiligen Umgebungsbedingung und dem geforderten Maß an Präzision und Dynamik? Eine Orientierungshilfe zur schnellen Auswahl und wirtschaftlichen Umsetzung.

Die Prozessautomation ist voll von geradlinigen Bewegungen, welche der Maschinen-, Anlagen- und Linienbau kosteneffizient in der geforderten Präzision und Dynamik realisieren muss. Linearführungen sind hier das Mittel der Wahl, doch gilt es, den Lebenszyklus möglichst wirtschaftlich abzubilden. Dadurch ist die Auswahl keineswegs trivial. Neben den jeweiligen Umgebungsbedingungen sind auch die anwendungsspezifischen Anforderungen zu beachten – zum Beispiel in der Werkstückbearbeitung oder Medizintechnik, für die Lebensmittel- und Verpackungsindustrie oder die Elektronikfertigung. Neuere Branchen wie die Batterie- oder Halbleiterfertigung verlangen besonders kompakte, effiziente und wartungsarme Lösungen.

Trotz dieser komplexen Anforderungen lassen sich sehr viele Anwendungen ohne teure Sonderlösungen mit Standard-Produkten abdecken, wie sich zum Beispiel am Rexroth-Portfolio zeigt. Hier ein Überblick über die wichtigsten Einsatzfälle:

Linearführungen für Schmutz, Vakuum und extreme Temperaturen

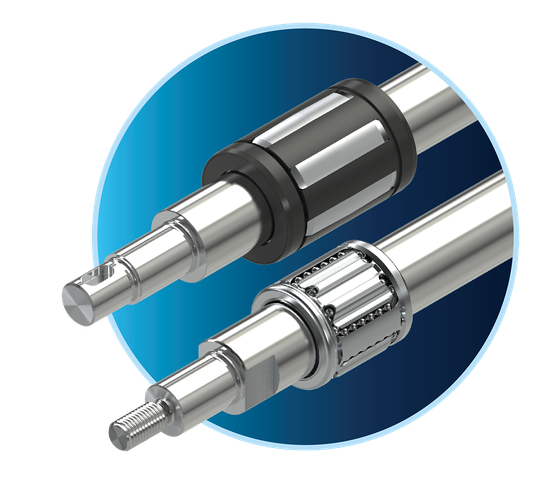

Eine der häufigsten Anforderungen an Linearführungen ist die Unempfindlichkeit gegen Staub, Schmutz und andere Verunreinigungen, welche die Funktion, Lebensdauer und Präzision beeinträchtigen. In der staubbelasteten Holz- und Steinbearbeitung bewähren sich beispielsweise rundum abgedichtete Kugelbüchsenführungen und Profilschienenführungen mit integrierten oder angebauten Dichtsystemen.

Ein weiteres Thema sind extreme Temperaturen, wie sie zum Beispiel in Kühlräumen oder bei der Glasherstellung herrschen. Im Einsatzbereich von –30 bis 200 °C lässt sich unter anderem die Präzisions-Kugelschiene BSHP mit Führungswagen NRTVG (NRII Temperature Vacuum Graded) aus Vollmetall einsetzen. Auch die Standard-Kugelbüchsen in Ganzmetallausführung halten extremen Temperaturen stand, zum Beispiel in Härteöfen oder Laboren. Kunststofflose Führungslösungen eignen sich für den Einsatz im Vakuum.

Linearführungen in zersetzenden und hygienesensitiven Umgebungen

Kommen die Linearführungen in Kontakt mit Säuren, Laugen, Elektrolyten und anderen zersetzenden Chemikalien, müssen sie aus NRII (nichtrostendem Stahl), hartverchromt oder beschichtet sein, zum Beispiel mit einer Zink-Eisen-Legierung. Ähnliche Anforderungen herrschen bei Dampfsterilisation in der Medizin- und Pharmabranche. Die besondere Atmosphäre von Trockenräumen der Batterieproduktion lässt wiederum viele Kunststoffe schneller altern und verlangt deshalb resistente Materialien wie POM und spezielle Schmierstoffe. In den Reinräumen der Wafer- und Halbleiterproduktion finden sich neben entsprechend zertifizierten Miniatur-Kugelschienenführungen auch korrosionsträge Profilschienenführungen.

Auch in der Lebensmittelbranche sind Linearführungen allgegenwärtig. In den Bereichen Verpackung und Endkontrolle sind vor allem Miniatur- und Kugelschienenführungen in NRII- oder NRFG-Ausführung (NRII Food-Graded) gefragt. Für prozessnahe Führungsaufgaben ohne direkten Lebensmittelkontakt – etwa in Flaschenfüllern, Folier- oder Schlauchbeutelmaschinen – empfehlen sich Kugelbüchsenführungen in Vollmetallausführung. Diese sind dank ihrer runden Form auch besonders gut zu reinigen.

Präzision, Dynamik und Funktionsintegration

Für Linearführungen gelten unterschiedliche Anforderungen an Präzision, Dynamik und Kompaktheit. Besonders genaue Rollen- und Kugelschienenführungen, die dennoch als Standard-Bauteile gelten, sind beispielsweise die Baureihen RSHP und BSHP von Bosch Rexroth. Dank einer patentierten Einlaufzone (High Precision Effect) werden die Wälzkörper im Führungswagen sanfter belastet. Durch den pulsationsarmen Ablauf können hochgenaue Prozesse noch präziser erfolgen. Davon profitieren neben der Werkstückbearbeitung auch Montageprozesse, Handlings und Zuführungen sowie spezifische Anwendungen wie Laserschneiden, Blechschneiden oder 3D-Druck.

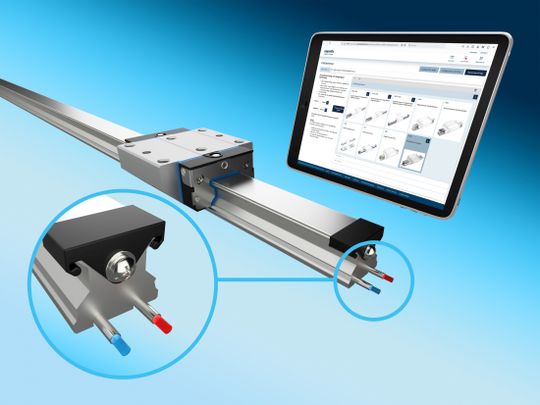

Die patentierte Temperierungsfunktion TCRS (Thermo Compensating Rail System) schafft die Grundlage für thermisch stabile Prozesse – das minimiert den Ausschuss und erhöht die Produktivität. Das Prinzip: In vorgefertigte Nuten auf der Unterseite der Profilschienenführung werden Kühlleitungen integriert, um Temperaturschwankungen auszugleichen. Durch diese Option werden die Linearführungen um bis zu 75 Prozent genauer und sind ohne zusätzlichen Bauraum einfach nachrüstbar.

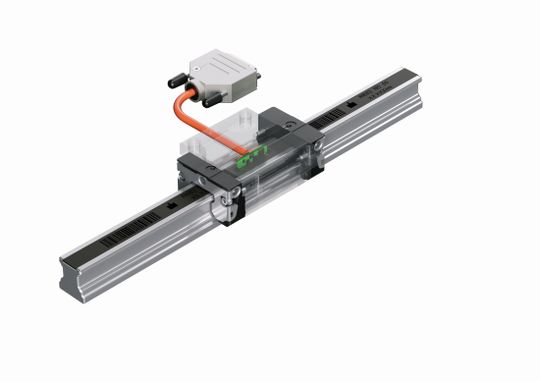

Mehr Präzision und Bauraumersparnis verspricht ein integriertes Wegmesssystem. Bei Bosch Rexroth bringt es unter dem Namen IMS die Funktion der linearen Wegmessung direkt in die RSHP- oder BSHP-Schienenführung. Eine intelligente Linearführung eignet sich nicht zuletzt als bauraumoptimierte Encoder-Lösung für linearmotorisch angetriebene Achsen. Das IMS ist mit induktivem oder magnetischem Messprinzip erhältlich und lässt sich mit der TCRS-Funktion kombinieren. Dank nahezu identischer Abmessungen sind beide Funktionsintegrationen auch nachrüstbar.

Wo besonders kurze Taktzeiten gefordert sind, punkten High-Speed-Führungswagen, die je nach Hersteller Beschleunigungen bis zu 500 m/s² und Geschwindigkeiten von bis zu 10 m/s erreichen. Dies bewährt sich zum Beispiel beim Glastransport in der Solarmodulproduktion, aber auch im Verpackungsbereich, beim Kunststoffspritzguss, in der Pressenautomation oder beim Laserschneiden.

Linearführung

Profilschienen kostenbewusst auswählen

Die dynamischen Linearroboter von Bosch Rexroth verdanken ihre hohe Dynamik und Präzision insbesondere den BSHP-Führungen. Kleinere Massen lassen sich effizient mit Laufrollen, kleinen Standard-Kugelschienen- oder Kugelbüchsenführungen bewegen, die innerhalb des Rexroth-Standardportfolios Geschwindigkeiten von bis zu 5 m/s realisieren.

Wirtschaftliche Allrounder

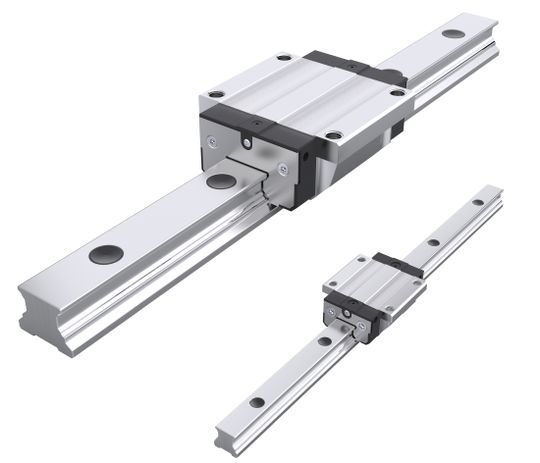

Als preisoptimierte sowie qualitativ hochwertige Lösung für einfache und zugleich anspruchsvolle Anwendungen im mittleren Preisleistungssegment hat Bosch Rexroth das Führungssystem BSCL (Ball Rail System Compact Line) entwickelt. Die Baureihe ergänzt das bestehende Portfolio an Linearführungen mit sechs Baugrößen von 15 bis 45, sechs Wagenbauformen und jeweils drei Vorspann- und Genauigkeitsklassen. Damit deckt die Allround-Führung ein breites Einsatzspektrum ab, darunter Montage- und Handhabungsaufgaben, Holzbearbeitungsanlagen oder Zuführungen. Die Führungen werden weltweit ab Lager geliefert. Der separate Austauschbau von Schienen und Führungswagen ist über alle Präzisions- und Vorspannklassen hinweg möglich. Ein Vorteil der BSCL ist auch die einfache Endenbearbeitung nach Ablängen durch Entgraten.

Günstige Rahmenbedingungen

Eine Vielfalt an Linearführungen im Standardportfolio ist umso wertvoller, wenn sich das jeweils benötigte Produkt schnell finden, komfortabel auslegen und direkt bestellen lässt. Um die Effizienz in den Konstruktionsabteilungen zu steigern und Fehlerquellen durch Medienbrüche zu vermeiden, bieten viele Hersteller daher Onlinetools für die Auswahl und Auslegung an – oft inklusive Zubehör, CAD-Daten und sogar Schmierstoffempfehlung.

Fazit

Selbst bei besonderen Umgebungsbedingungen können Maschinen-, Anlagen- und Linienbauer viele Anwendungen mit Standard-Komponenten realisieren. Breite Produktsortimente und passende Onlinetools helfen, wenn es um bedarfsgerechte Automatisierung oder die Steigerung von Leistung, Effizienz oder Kompaktheit bis hin zur Funktionsintegration geht. Auch der Einstieg in neue Umsatzfelder und Branchen wie Medizintechnik, Halbleiter- oder Batteriefertigung lässt sich bewerkstelligen.
