Papierverpackungen bieten eine Reihe von Vorteilen gegenüber ihren Pendants aus Kunststoff. Allerdings lassen sie sich bislang nicht ohne zusätzliche Klebstoffe oder Kunststoffschichten verschließen – ein laserbasiertes Verfahren, das komplett klebstofffreie Papierverpackungen ermöglicht, soll das nun ändern.

Da Kunststoffverpackungen einen großen Anteil des Plastikmüllaufkommen ausmachen, steigt die Nachfrage nach umweltfreundlichen Verpackungsmöglichkeiten. Ein Material, das sich als nachhaltige Alternative zu Kunststoff immer größerer Beliebtheit erfreut, ist Papier. Das Problem: Für das Verschließen von Papierverpackungen ist der Zusatz von Fremdstoffen wie Klebstoff oder Kunststoff erforderlich. Diese Zusatzstoffe verunreinigen das Papier, erschweren den Recyclingprozess und mindern die Qualität des Recyclingmaterials.
Im Projekt Papure haben die Fraunhofer-Institute für Angewandte Polymerforschung IAP, für Werkstoff- und Strahltechnik IWS, für Verfahrenstechnik und Verpackung IVV und für Werkzeugmaschinen und Umformtechnik IWU ein Fügeprozess entwickelt, der die Modifikation des Papiers durch Laservorbehandlung vorsieht, sodass es sich im Nachgang mittels eines Heißsiegelverfahrens direkt fügen lässt.

Im Fokus des Vorhabens stehen:

• die Analyse von verschiedenen Papieren sowie Materialcharakterisierung (Fraunhofer IAP)
• die laserbasierte Oberflächenmodifikation (Fraunhofer IWS)
• die Entwicklung eines innovativen Fügesystems (Fraunhofer IVV)
• die Etablierung eines industrienahen Demonstrators (Fraunhofer IWU)

Am Fraunhofer IWU in Dresden entsteht eine Fertigungsanlage im Labormaßstab, die den Prozess für die Herstellung eines typischen Verpackungsmittels abbildet.

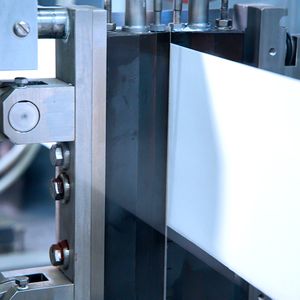

Mit dem Heißsiegelverfahren, einem etablierten Wärmekontaktverfahren, ist es nach der Laservorbehandlung gelungen, zwei Papierlagen durch Hitze und Druck zu verpressen und stoffschlüssig miteinander zu verbinden.

Volker Franke, Gruppenleiter Laser-Mikrobearbeitung am Fraunhofer IWS in Dresden

Papier mit CO-Laser funktionalisieren

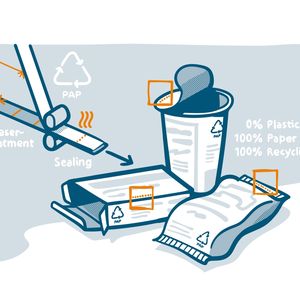

Im nächsten Schritt bestrahlen Forschende des Fraunhofer IWS die Oberfläche des Papiers mit einem Kohlenstoffmonoxid-Laser (CO-Laser), wobei das Papier schlagartig erwärmt und die Papierhauptbestandteile Lignin, Hemicellulose und Cellulose kontrolliert in kurzkettige Verbindungen umgewandelt werden. Erst dieser neuartige Prozessschritt ermöglicht das klebstofffreie Fügen des Papiers. Nach der Bestrahlung verbleiben aufschmelzbare Spaltprodukte auf der Papieroberfläche, die sich anschließend mittels Druck und Wärme im Heißsiegelverfahren stoffrein fügen lassen. „Durch die Bestrahlung des Papiers mit einem CO-Laser erzeugen wir wieder aufschmelzbare, zuckerartige Reaktionsprodukte, die wir anstelle der sonst benötigten Kunst- oder Klebstoffe zum Fügen des Papiers mit dem Heißsiegelverfahren nutzen. Wir erzeugen also quasi unseren eigenen Klebstoff in Form der Spaltprodukte“, sagt Volker Franke, Gruppenleiter Laser-Mikrobearbeitung am Fraunhofer IWS in Dresden. „Mit dem Heißsiegelverfahren, einem etablierten Wärmekontaktverfahren, ist es nach der Laservorbehandlung gelungen, zwei Papierlagen durch Hitze und Druck zu verpressen und stoffschlüssig miteinander zu verbinden.“

Bildergalerie

Nahtfestigkeit definiert Qualität der Fügestelle

Das erforderliche Fügesystem zur Verarbeitung der laserbehandelten Papiere mit auf-schmelzbaren Spaltprodukten entwickeln die Projektpartner am Fraunhofer IVV. Dafür beziehen die Forschenden den Einfluss der Materialeigenschaften, Laserparameter sowie der Eigenschaften der aufschmelzbaren Reaktionsprodukte auf die Haftfestigkeit ein, die bereits von den Teams am Fraunhofer IAP und am Fraunhofer IWS erhoben wurden. Sie testen darüber hinaus, inwieweit sich die Nahtfestigkeit und Dichtigkeit durch geeignete Fügeparameter und Werkzeuggeometrien verbessern lassen, und übertragen die Ergebnisse auf eine Verpackungslösung mit dem Ziel, marktgerechte Fügenahteigenschaften zu erzielen. „Die Nahtfestigkeit bestimmt, wie schwierig es ist, eine Verpackung aufzureißen bzw. zu öffnen“, erläutert Fabian Kayatz, Wissenschaftler und Projektkoordinator am Fraunhofer IVV in Dresden. „Durch Messungen der mechanischen Festigkeit in unterschiedlichen Belastungsarten (Schertest, T-Peel-Test) können wir den Einfluss von Laser- und Fügeparametern auf die Haftfestigkeit der Nähte zeigen. Entscheidende Fügeparameter sind die Siegeldauer, die Siegeltemperatur, der Siegeldruck und die Werkzeuggeometrie. Auch die Faserrichtung spielt eine Rolle, also die Position des Materials zum Siegelwerkzeug.“
„Grundsätzlich streben wir eine Nahtfestigkeit an, die höher ist als die Spaltfestigkeit der Papierlagen. Bei den Schertests erzielen wir bereits gute Fügeverbindungen“, ergänzt Prof. Marek Hauptmann, Leiter des Verbundprojekts. „Mit einer nur zwei Zentimeter langen und drei Millimeter breiten Verbindung kann man problemlos 20 Kilogramm anheben.“

Klebstofffreies Fügeverfahren in bestehende Produktionsprozesse integrieren

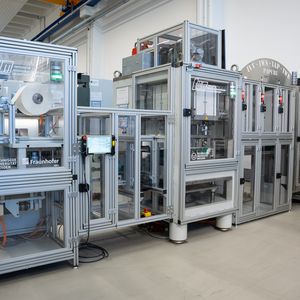

Am Fraunhofer IWU in Dresden entsteht derzeit eine modulare papierverarbeitende Fertigungsanlage im Labormaßstab, die den Prozess für die Herstellung eines flachen Vierrandbeutels – als typisches Verpackungsmittel – in einem Rolle-zu-Rolle-Verfahren abbildet. Kern der Arbeiten ist die Entwicklung und Integration eines Laser- und eines Siegelmoduls in den etwa sechs Meter langen, ein Meter tiefen und zwei Meter hohen industrienahen Demonstrator. Auf der Grundlage industriell erprobter Sensoren (u.a. Bild- und Feuchtesensoren) und eines digitalen Zwillings mit trainiertem Datenmodell wird der klebstofffreie Fügeprozess angepasst. Die Oberfläche der kontinuierlich durch die Anlage laufenden Papierbahn wird zunächst mit dem CO-Laser bestrahlt, wobei die bereits erwähnten Spaltprodukte entstehen. Im Anschluss wird eine zweite Papierbahn zugeführt, mit einem kombinierten Siegel- und Stanzwerkzeug im Heißsiegelverfahren mit vier Nähten gefügt und zu einer Beutelgeometrie ausgestanzt.
Durch die Erwärmung im Fügeprozess werden die erzeugten Spaltprodukte wirksam und führen zu einer Verbindung der beiden Papierbahnen. Eine in der Anlage als Qualitätskontrolle verbaute Siegelnahtmessung soll künftig in Echtzeit Änderungen der Siegelnahtqualität erfassen, um so Laser- und Fügeparameter schnell nachjustieren zu können. Dr. Christer-Clifford Schenke, Wissenschaftler am Fraunhofer IWU: „Unser Ziel ist es, zum Projektende im September 2026 auf der Laboranlage zehn Verpackungen pro Minute zu produzieren.“
