Drehdurchführung Multifunktionale Drehdurchführung überträgt fluide Medien und Steuersignale

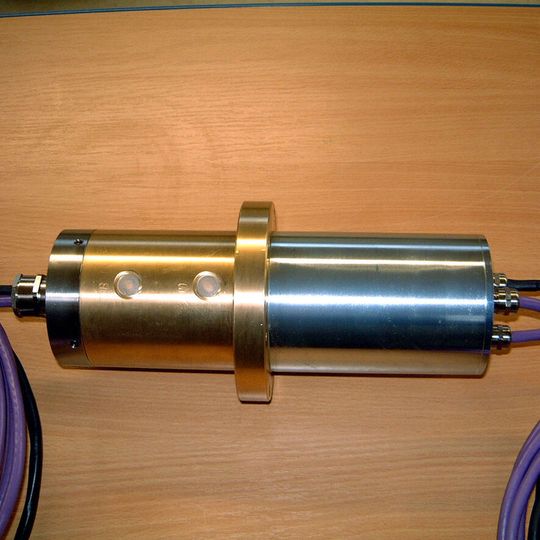

Hydrokomp geht einen platz- und aufwandsparenden Weg: Unabhängig von der Zahl der Spannstationen überträgt die multifunktionale Drehdurchführung MFD über nur zwei Kanäle den Druck und den Rücklauf eines fluiden Mediums.

Anbieter zum Thema

CADFEM Germany GmbH

Hydrokomp GmbH

Zusätzlich leitet sie elektronische Steuersignale zur Vorrichtung. Weitere Medienleitungen, z. B. für Luft oder Wasser, stehen dem Nutzer optional zur Verfügung.

Denn hydraulisch angetriebene Vorrichtungen auf Drehtischen werden üblicherweise direkt über Drehdurchführungen betätigt. Dazu benötigt jede Spannstation eine oder mehrere Hydraulikleitungen. Entsprechend der Zahl der Spannstationen nehmen die Länge und der Bauraum der Drehdurchführungen zu.

Elektrischer Schleifringübertrager anstelle vieler Fluidleitungen

Bei der Lösung von Hydrokomp ersetzt ein elektrischer Schleifringübertrager weitgehend die Fluidleitungen. Der Arbeitstisch oder die Vorrichtung nimmt die Ventilblöcke für die Spannmittel auf. Anstelle von 6 bis 24 Leitungen versorgen bei der MFD nur zwei Leitungen alle Ventilblöcke. Zum Steuern der Ventilblöcke bzw. der Spannstationen überträgt der Schleifring elektronische Steuersignale. Deren Stromstärken können bis 2 A und die Spannungen bis 24 V betragen. Laut Karl-Heinz Freund, Entwickler dieser intelligenten Lösung und Mehrheitsgesellschafter der Hydrokomp sparen die Anwender so Bauraum und Leitungs- sowie Leckageaufwand. Auf Kundenwunsch werden die Drehdurchführungen auch für Profi- oder andere Busanwendungen gefertigt.

Hydrokomp fertigt vor allem MFD-Drehdurchführungen mit Außendurchmessern zwischen 40 mm und 200 mm. Der Hydraulikdruck kann bis 500 bar und der Gas- oder Luftdruck bis 10 bar betragen. Die Drehdurchführungen werden aus korrosionsgeschützten Materialien wie Messing oder entsprechenden Stählen gefertigt.

Typische Anwendungen sind das Schweißen von LKW- und Baumaschinenteilen, das mechanische Bearbeiten großer Bauteile in Rundtaktmaschinen oder das Oberflächenbehandeln und Reinigen in mehreren Arbeitsstationen. Die geringe Baulänge der Drehdurchführung MFD erleichtert es, anwendungsspezifisch weitere Medien zuzuführen, z.B. Formiergas beim Schweißen oder Kühlschmierstoff beim spanenden Bearbeiten. (lz)
