Linearführung Mit Kugelrollen schwerste Stückgüter einfach transportieren

Überall wo Ladegut leicht, präzise und mit minimalem Aufwand bewegt werden soll, bieten sich allseits bewegliche Kugelrollen als Förderelement an. Rodriguez hat insgesamt 146 verschiedene Kugelrollenvarianten, die nahezu jedes Transportproblem lösen.

Anbieter zum Thema

Murtfeldt Kunststoffe GmbH & Co. KG

Micro-Epsilon Messtechnik GmbH & Co. KG

Gutekunst Federn

Rodriguez GmbH

Kugelrollen erleichtern aufgrund ihres geringen Reibungswiderstandes den Transport von schweren Stückgütern, z.B. bei der Handhabung von Fracht und Gepäck, bei der Blechbearbeitung, in der Fließbandmontage großer Produktionsbetriebe oder der Verarbeitung von Glasplatten. Die Kugelrollen funktionieren nach einem einfachen Prinzip: in einer Schale befindet sich ein Vielzahl kleiner Tragkugeln, die eine große Lastkugel aufnehmen. Durch diese Konstruktion kann die Lastkugel reibungsarm in alle Richtungen rotieren. In der Regel sorgt ein Dichtring für die Reinigung der Lastkugel im laufenden Einsatz.

Unterschiedliche Materialqualitäten und Ausführungsformen

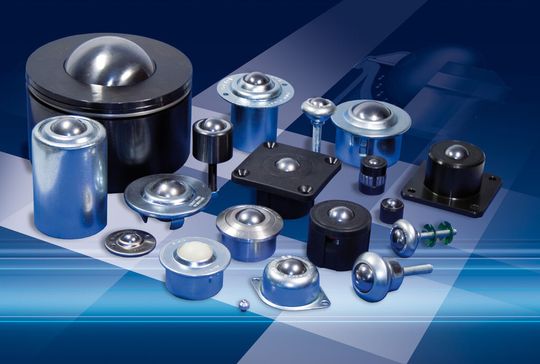

Das Rodriguez-Produktprogramm umfasst Kugelrollen in verschiedenen Materialqualitäten und Ausführungsformen: 146 Varianten mit Tragkräften von 10 bis 4000 kg und Kugeldurchmessern von 12,5 bis 90 mm. Sie sind mit flachen, konischen oder zylindrischen Gehäusen, mit Dichtung oder ohne und mit Trag- und Lastkugeln aus Kohlenstoffstahl, Edelstahl oder Nylon erhältlich. Die Gehäuse sind wahlweise aus glanzverzinktem Kohlenstoffstahl oder metallblankem Edelstahl. Auf Wunsch können alle Kugelrollen mit einem Schmutzausgangsloch versehen werden.

Neben Universal- und Flanschkugelrollen sind auch Euro-Kugelrollen mit gehärteter Kugelschale, Schmutzausgangsloch und Filzringdichtung für Einsatztemperaturen von –30 bis 70°C lieferbar. Speziell für den Hochtemperatureinsatz bei Temperaturen bis 200 °C sind Kugelrollen in kompletter Edelstahlausführung ohne Dichtung und mit einem speziellen Hochtemperaturfett zur Schmierung der Tragkügelchen erhältlich. Bei Kugelrollen die regelmäßiger Schockbelastung ausgesetzt sind, reduzieren federnde Kugelrollen die Bruchgefahr und den Verschleiß. Hi-Tech-Kugelrollen sind dagegen mit einer doppelten Dichtung versehen. Die obere Dichtung hält große Partikel zurück, die innere Lippendichtung entfernt Flüssigkeiten und Schmutz von der Lastkugel und gibt sie nach außen ab.

Kugelrollen für schwere Lasten

Schwerlastkugelrollen besitzen ein massives Gehäuse aus Stahl, Filzdichtungen, ein Schmutzausgangsloch und hohe Tragzahlen. Ein Clip vereinfacht die Befestigung. Speziell für hohe Förderleistungen und Tragzahlen von 35 bis 2000 kg wurden Hevi-Load Kugelrollen entwickelt. Die Lastkugel rotiert auf einer hochpräzisen Lagerschale aus gehärtetem Stahl, befüllt mit kleinen Tragkugeln, die im Innern der Kugelrolle umgelenkt werden. Alle Kugelrollen für den Schwerlastbereich werden auf CNC-Maschinen aus einem Stück gefertigt.

Kugelrollen für Miniaturanwendungen

Neben dem Schwerlastbereich sind auch Mini-Kugelrollen mit Lastkugeldurchmessern von 4,8 bis 15,8 mm Durchmesser für Miniaturanwendungen, wie beispielsweise in Messinstrumenten, Miniaturlinearführungen oder der Förderung von Material im Reinraumbereich,erhältlich.

Rodriguez berät Interessenten kostenlos und gibt, unabhängig von der Auftragserteilung, jeden gewünschten technischen Support – von der Auswahl der passenden Kugelrolle bis zur Einbauberatung. Die Kugelrollen werden auch nach kundespezifischen Anforderungen gefertigt. (lz)
