3D-CAD-Software Live-Flussmodell erstellen

Swagelok hat die MPC-Konfigurationssoftware aktualisiert. Die computergestützten 3D-CAD-Ausgabe erleichtert mit der Flussauswertung in Echtzeit und den integrierten Flussdaten komplette Prozessanalyse- und Probenverarbeitungssysteme zu entwickeln.

Anbieter zum Thema

SPN Schwaben Präzision Fritz Hopf GmbH

GWJ Technology GmbH

Bechtle PLM Deutschland GmbH

Das Programm bietet Ingenieuren ein interaktives Werkzeug zum Bauen und Zusammenstellen von ANSI/ISA 76.00.02-konformen Miniatur-Modular-Designs vor dem Kauf. Mit dem Werkzeug können Anwender ihre Komponenten, das Plattform-Layout und sogar den Fluidtyp auswählen, um ein Live-Flussmodell zu erstellen und die grafische Darstellung des Durchflusses durch ein System zu sehen. Die Konfigurationssoftware bietet integrierte Durchflussdaten, wie den Durchflusskoeffizienten (Cv), die volumetrische Durchflussrate und das Volumen für eine Vielzahl von Fluiden. Benutzer können dann die Betätigung von Ventilen simulieren, um zu sehen, wie der Durchfluss reagiert. Die Durchflussströme sind zur einfachen Beurteilung farblich gekennzeichnet. Als Komponenten können beim Erstellen eines Systems Swagelok MPC-Komponenten sowie benutzerspezifische Komponenten ausgewählt werden.

Mehrere Berichtsarten für das Design erstellen

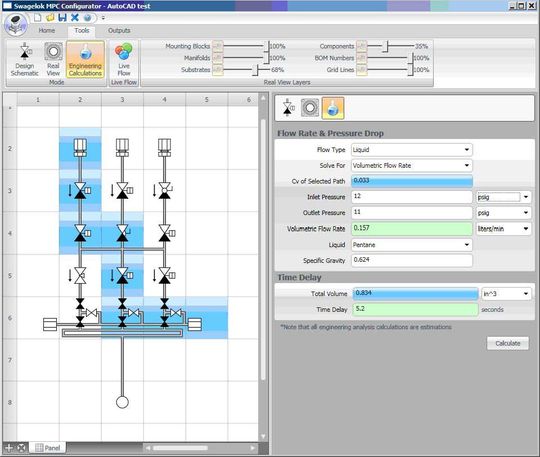

Mit der Konfigurationssoftware können Ingenieure mehrere Berichtsarten als Unterstützung für ihr Design erstellen. Die Software erstellt 2D-Zeichnungen (P&ID Ansicht, die durch AutoCAD 2010 exportiert werden kann), eine 3D-Echtansicht (zu SolidWorks exportierbar) und/oder eine Stückliste für den Kauf der Systemkomponenten. Mit der Funktion Projektbericht erhält man ebenso eine Stückliste und einen Bauplan. Alle Ausgaben können auf dem lokalen Rechner des Benutzers gespeichert werden. (jus)
