Laserprozesse mit dynamischer Strahlformung ermöglichen stabile Verbindungen auch bei herausfordernden Werkstoffpaarungen. Das Fraunhofer-Institut für Werkstoff- und Strahltechnik IWS stellt auf der Fachmesse „Schweißen & Schneiden 2025“ Laserschweißlösungen vor, die sowohl konstruktive als auch wirtschaftliche Spielräume erweitern.

Mehrere aktuelle Entwicklungsprojekte setzen auf laserbasierte Fügeverfahren. Ein gezielt bewegter Strahl beeinflusst darin das Verhalten der Schmelze aktiv und ermöglicht es, auf Zusatzwerkstoffe zu verzichten. „Wir zeigen, dass sich selbst anspruchsvollste Schweißaufgaben, wie das Fügen bislang als schwer schweißbar geltender Legierungen oder Bauteilquerschnitte von erheblicher Größe, robust und produktiv mit weniger Energie, Materialeinsatz und Nacharbeit umsetzen lassen“, erläutert Dr. Axel Jahn, Leiter der Abteilung Fügen am Fraunhofer IWS. „Die Kombination aus hochfrequenter Scannertechnik, flexibler Strahlleistungsregelung und unserer systemoffenen Prozesssteuerung eröffnet neue Anwendungsperspektiven und Konstruktionsmöglichkeiten, die klassische Lichtbogentechniken nicht bieten.“

Aluminium-Batteriegehäuse: Ohne Zusatzdraht, rissfrei und porenarm

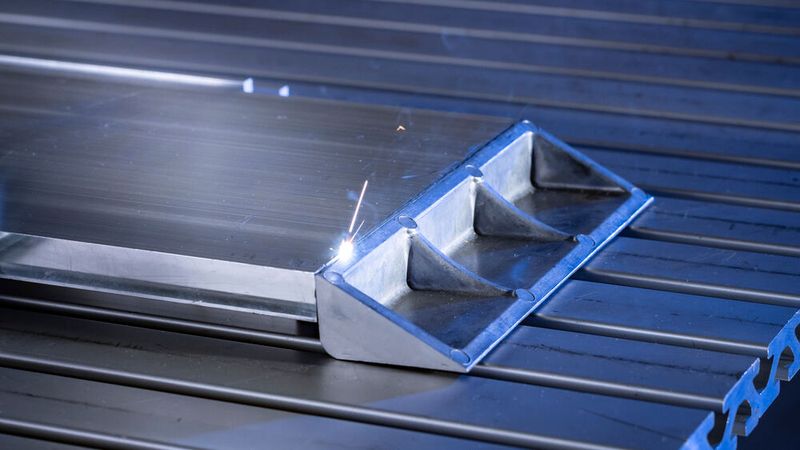

Im EU-Projekt Albatross hat das Fraunhofer IWS ein Batteriegehäuse für Elektrofahrzeuge lasergestützt gefertigt und in realer Bauteilgröße demonstriert. Die Leichtbaustruktur kombiniert Aluminium-Strangpressprofile mit Aluminium-Druckgussteilen von bis zu fünf Millimetern Wandstärke.

Konventionelle Verfahren stoßen bei dieser Werkstoffpaarung an physikalische Grenzen: Druckguss neigt zu Porenbildung, Aluminium-Strangpressprofile der Werkstoffgruppe 6000 gelten als heißrissempfindlich. „Unsere Lösung basiert auf einer gezielt oszillierenden Strahlführung, die das Schmelzbad in Bewegung bringt, Poren reduziert und gleichzeitig metallurgisch stabile Nähte erzeugt“, erläutert Dr. Jahn. „So erzeugen wir qualitätsgerechte Aluminiumschweißverbindungen ohne die sonst übliche Verwendung von Zusatzwerkstoff.“ Das Batteriegehäuse wurde in ein reales Fahrzeugmodell implementiert und erprobt. Im Fraunhofer-Leitprojekt „FutureCarProduction“ wird diese Technologie weiterentwickelt: Zum einen wird geprüft, wie sich Sekundäraluminium und Guss-Guss-Verbindungen schweißtechnisch verarbeiten lassen. Zudem wird die Technologie einer Nachhaltigkeitsbewertung unterzogen.

Bildergalerie

3D-Tankboden: Rissfreie Schweißnähte für anspruchsvolle Einsatzbedingungen

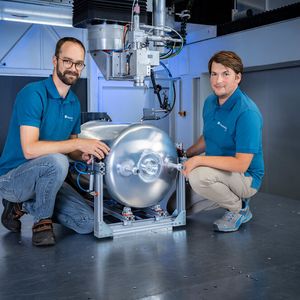

Für Anwendungen in der Luft- und Raumfahrt hat das Fraunhofer IWS eine Laserschweißtechnologie entwickelt, um geschlossene Tankstrukturen aus einer hochfesten Aluminiumlegierung der 2000er-Reihe herzustellen. Da diese Legierungen beim Verschweißen zur Heißrissbildung neigen, kommt bislang üblicherweise Zusatzdraht zur Beeinflussung der Legierungsbildung im Schweißgut zum Einsatz. Der neue Laserschweißprozess des Instituts verzichtet dagegen vollständig auf Zusatzwerkstoffe und ermöglicht ein prozessstabiles, wärmearmes Schweißen auch an dreidimensional geformten Konturen. „Der laserbasierte Prozess eignet sich hervorragend für den Abschluss rotationssymmetrischer Behälter und wird auch für das Einschweißen von Rohren untersucht“, so Dr. Jahn. „Er liefert dichte, mechanisch belastbare Nähte ohne nennenswerten Verzug und bei hoher Nahtfestigkeit.“

Entwickelt wurde das Verfahren im Rahmen eines vom Bundesministerium für Wirtschaft und Klimaschutz (BMWK, heute: BMWE) geförderten Luftfahrtprojekts (LuFo). Ergänzend zum Laserschweißen testet das Fraunhofer IWS auch Rührreibschweißen (FSW) für Platinen und elektromagnetisches Pulsfügen (EMP) von Rohrverbindungen in metallischer Mischbauweise.

Kranausleger: Produktivitätsschub für den Stahlbau

Hersteller großformatiger Stahlkonstruktionen erhalten am Beispiel eines vier Meter langen Kranauslegers eine neue Lösung für das wärmearme, ressourcensparende und prozesssichere Fügen massiver Stahlprofile mit Wandstärken von über 20 Millimetern in hoher Qualität. Kern ist ein leistungsfähiges Mehrlagenschweißen mit bis zu 24 Kilowatt Laserleistung in einer einzigen Aufspannung. Die V-Nahtvorbereitung wurde auf Öffnungswinkel unter fünf Grad optimiert. „Damit reduzieren wir das Nahtvolumen, sparen bis zu 90 Prozent Zusatzwerkstoff ein und vermeiden Verzug weitgehend“, beschreibt Dr. Jahn die Effekte. „Das Richten großer Baugruppen – oft ein energieintensiver, manueller Arbeitsschritt – wird in vielen Fällen überflüssig.“ Die Entwicklung wurde über ein SAB-Projekt gefördert und soll künftig auch im Brückenbau, der Windenergietechnik und im Schiffbau Anwendung finden. Erste industrielle Rückmeldungen bestätigen hohes Interesse an einer Integration der Technologie in bestehende Fertigungslinien.

Schweissen und Schneiden 2025, Halle 6, Stand 6A26
