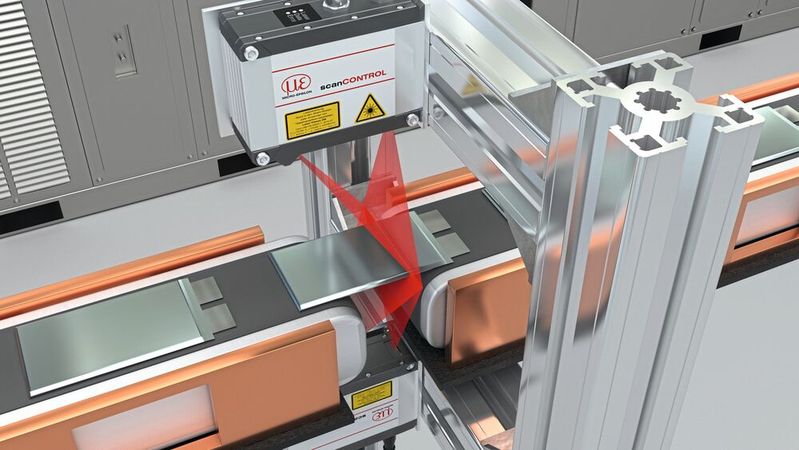

Mit der 3D Profile Unit von Micro-Epsilon können mehrere Laserscanner in ein gemeinsames Koordinatensystem überführt und komplette Außenkonturen, Hinterschnitte oder Dickenvolumina gemessen und geprüft werden.

Micro-Epsilon Scan Control Sensoren kommen bei der präzisen Inline-3D-Messung in zahlreichen Applikationen und Branchen zum Einsatz. Die Scans erfolgen hierbei durch eine Bewegung des Laserscanners oder des Messobjekts. Die vielseitigen Scanner eignen sich beispielsweise für Robotik-Anwendungen sowie zur Inline-Fertigungsüberwachung.

3D-Punktewolken erzeugen

Sensoren der Reihe Scan Control nutzen das Laser-Triangulationsprinzip zum zweidimensionalen Erfassen von Profilen auf unterschiedlichen Objektoberflächen. Eine Linien-Optik projiziert eine Laserlinie auf die Messobjektoberfläche, eine hochwertige Optik bildet das diffus reflektierte Licht dieser Laserlinie auf eine Sensor-Matrix ab. Der Controller berechnet aus dem Kamerabild neben den Abstandsinformationen (z-Achse) auch die Position entlang der Laserlinie (x-Achse) und gibt beide in einem zweidimensionalen Koordinatensystem aus. Bei bewegten Objekten oder bei einer Traversierung des Sensors kann man aus dem Aneinanderreihen der Profile eine 3D-Punktewolke gewinnen.
