Linearsystem Jede Achse hat ihren eigenen Linearantrieb

Hepco Motion hat eine Produktfamilie von Antrieben entwickelt, die den unterschiedlichen Anforderungen an die verschiedenen Achsen eines X-Y-Z Linearsystems gerecht werden.

Anbieter zum Thema

FAULHABER Antriebssysteme

Maxon Motor GmbH

Franke GmbH

HepcoMotion Deutschland

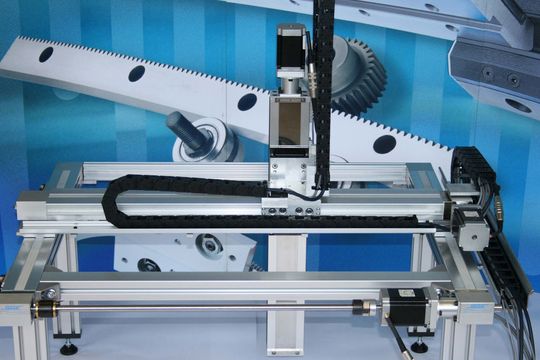

Die X-Y-Z Systeme eignen sich für leichte und mittlere Lasten. Sie können für jede Art von industriellen und wissenschaftlichen Anwendungen wie beispielsweise Pick-und-Place Applikationen, automatisierte Montage, Inspektion und Produktkennzeichnung eingesetzt werden. Die Basis des Systems – die X-Achse – bildet die PDU2 Lineareinheit. Sie besteht aus einer hochleistungsfähigen Herculane Führungsrad-Technologie und befindet sich in einer kompakten und kostengünstigen riemengetriebenen Einheit. Die Y-Achse erfordert eine besonders hohe Tragkraft bzw. Tragfähigkeit und Stabilität gegen sich verwindende Lasten. Die PDU2M Lineareinheit zeichnet sich hier durch dieselbe bewährte Technologie und Ausführung wie die PDU2 Einheit aus, verfügt aber über eine um 200% verbesserte Tragfähigkeit für momentane Lasten und eine um 1.000% bessere Systemsteifigkeit bzw. Stabilität. Bei der Z-Achse wird eine verbesserte lineare Kraft und höhere Getriebeübersetzung benötigt. Die Lineareinheit vom Typ PSD80 eignet sich für diese Aufgabe. Der Antrieb erfolgt über eine extrem laufruhige Edelstahl-Trapezspindel in Kombination mit einer Polymer-Mutter. Auch hier wird die Herculane Führungsrad-Technologie eingesetzt.

Aluminiumprofil-Achsen in Rahmensysteme integrieren

Alle Einheiten passen zusammen und verwenden Standardkomponenten - es entstehen Mehr-Achs-Systeme. Durch die eingesetzten leichten Aluminiumprofile mit T-Nut können die Achsen in Rahmensysteme integriert werden wie beispielsweise das HepcoMotion MCS Aluminiumrahmen- und Konstruktionssystem oder in andere, noch komplexere Maschinen.

Die X-Y-Z Systeme sind als Einzelteile, als Bausätze oder als komplett montierte Mehr-Achs-Einheiten erhältlich. Diese Art von X-Y-Z Konfiguration verfügt über eine hervorragende Leistungsfähigkeit bei Systemen mit einem Arbeitsraum von nur wenigen Zentimetern bis zu Systemen mit einem Arbeitsraum von mehreren Metern. Auf Anfrage sind auch Motoren, Antriebe, Kabel, elektrische Steckverbinder und ein schlüsselfertiger Service erhältlich.(jus)

(ID:26070910)
